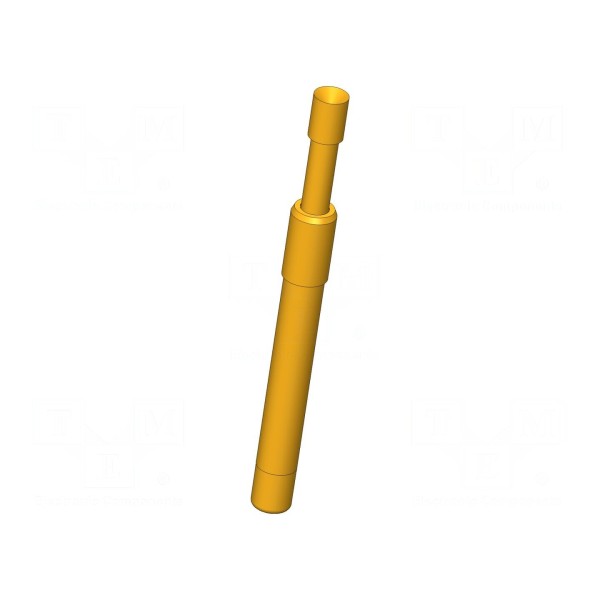

Igła testowa INGUN GKS-113 303 230 A 0605

Igła testowa INGUN GKS-113 303 230 A 0605

Igła testowa 5A z końcówką stożkową odwróconą

Igła testowa przeznaczona jest do zadań pomiarowych wymagających prądu znamionowego do 5A. Konstrukcja elementu wykorzystuje stop miedzi z berylem (CuBe) z powierzchnią styku pokrytą złotem, co pozwala na osiągnięcie maksymalnej rezystancji styku na poziomie 30mΩ.

Końcówka igły posiada kształt odwróconego stożka o średnicy 2,3mm. Całkowita długość komponentu wynosi 30,3mm, a montaż odbywa się poprzez wciśnięcie. Urządzenie charakteryzuje się siłą ugięcia sprężyny wynoszącą 0,6N, przy czym ugięcie robocze ustalono na 4mm, a maksymalne na 5,3mm.

Komponent przystosowany jest do pracy w zakresie temperatur od -40°C do 80°C. Cechą charakterystyczną tych akcesoriów pomiarowych są właściwości magnetyczne, co należy uwzględnić przy projektowaniu układów testowych.

Igła testowa INGUN GKS-113 303 230 A 0605
