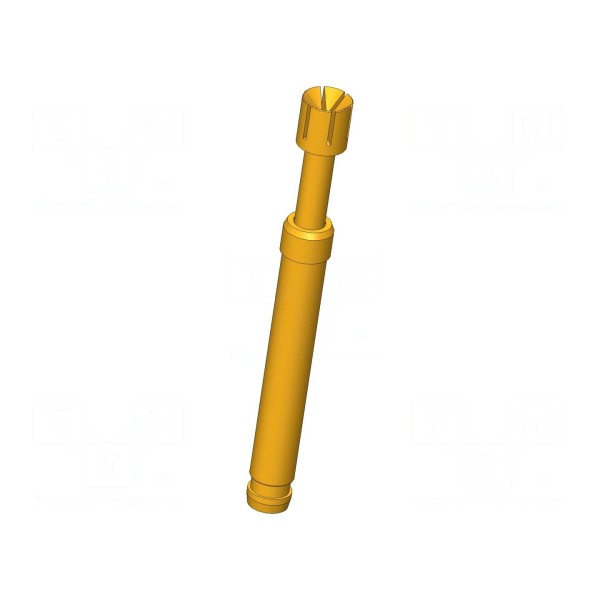

Igła testowa INGUN GKS-113 319 300 A 2202

Igła testowa INGUN GKS-113 319 300 A 2202

Igła testowa 3mm, prąd znamionowy 8A, ugięcie 4mm

Igła testowa GKS-113 319 300 A 2202 przeznaczona jest do precyzyjnych pomiarów układów elektronicznych. Element charakteryzuje się średnicą końcówki wynoszącą 3 mm oraz kształtem ostrza typu odwrócony stożek. Zastosowane materiały obejmują stop miedzi z berylem (CuBe) z powłoką złoconą, co zapewnia stabilność parametrów elektrycznych przy maksymalnej rezystancji styku na poziomie 30 mΩ.

Komponent przystosowany jest do pracy z prądem znamionowym 8 A w szerokim zakresie temperatur od -40°C do 80°C. Siła ugięcia sprężyny wynosi 2,25 N, przy czym robocze ugięcie określono na 4 mm, a maksymalne na 5,3 mm. Igła posiada właściwości samoczyszczące oraz magnetyczne, co wspomaga procesy serwisowe i testowe.

Całkowita długość elementu wynosi 27,3 mm. Montaż igły odbywa się poprzez wciskanie, co pozwala na stabilne osadzenie w gniazdach pomiarowych. Konstrukcja zapewnia powtarzalność pomiarów w aplikacjach wymagających bezpośredniego styku z punktami testowymi na płytkach drukowanych.

Igła testowa INGUN GKS-113 319 300 A 2202
