Igła testowa INGUN GKS-113 302 080 A 1505

Igła testowa INGUN GKS-113 302 080 A 1505

Igła testowa 8A, ugięcie robocze 4mm, kształt płaski

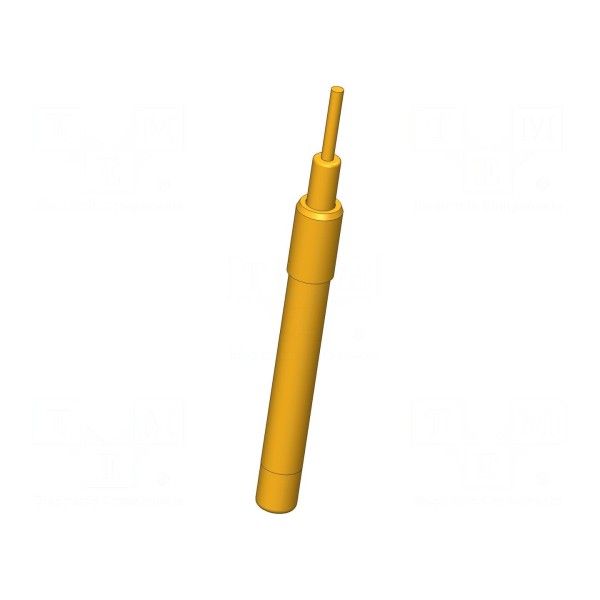

Igła testowa marki INGUN o całkowitej długości 30,3 mm przeznaczona jest do precyzyjnych połączeń stykowych. Element charakteryzuje się prądem znamionowym 8 A oraz rezystancją styku wynoszącą maksymalnie 30 mΩ. Końcówka o średnicy 0,8 mm posiada płaski, walcowy kształt, co umożliwia stabilny styk podczas procesu testowania. Konstrukcja wykonana została z miedzi berylowej (CuBe) z powierzchnią wykończoną warstwą złota. Urządzenie pracuje w zakresie temperatur od -40°C do 80°C. Siła ugięcia sprężyny wynosi 1,5 N, przy czym ugięcie robocze określane jest na poziomie 4 mm, a ugięcie maksymalne osiąga wartość 5,3 mm. Montaż elementu realizowany jest poprzez wtykanie. Właściwości magnetyczne materiałów konstrukcyjnych należy uwzględnić podczas projektowania stanowisk testowych, w których wymagane jest wyeliminowanie wpływu pól magnetycznych na mierzone parametry układów.
