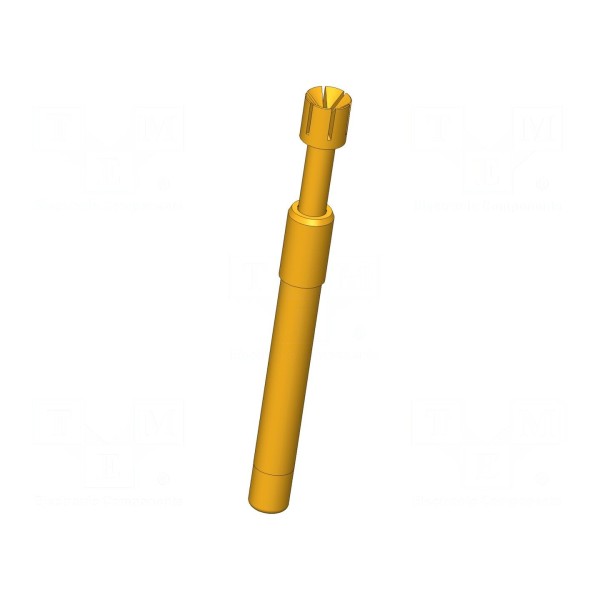

Igła testowa INGUN GKS-113 319 300 A 2205

Igła testowa INGUN GKS-113 319 300 A 2205

Igła testowa 3mm, prąd znamionowy 8A, ugięcie 4mm

Igła testowa INGUN GKS-113 319 300 A 2205 to element przeznaczony do układów pomiarowych, charakteryzujący się średnicą końcówki wynoszącą 3 mm oraz kształtem ostrza typu odwrócony stożek. Komponent został wykonany z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku, co zapewnia stabilne parametry elektryczne. Maksymalna rezystancja styku wynosi 30 mΩ, a prąd znamionowy osiąga wartość 8 A.

Konstrukcja elementu umożliwia pracę w zakresie temperatur od -40 do 80°C przy sile ugięcia sprężyny wynoszącej 2,25 N. Ugięcie robocze sprężyn wynosi 4 mm, natomiast ugięcie maksymalne to 5,3 mm. Igła posiada właściwości magnetyczne oraz samoczyszczące, co wpływa na eksploatację w warunkach testowych.

Całkowita długość elementu wynosi 30,3 mm. Montaż komponentu odbywa się metodą wciskaną, co ułatwia integrację z systemami testowymi.
