Igła testowa INGUN GKS-113 302 300 A 0310

Igła testowa INGUN GKS-113 302 300 A 0310

Igła testowa 8A, średnica końcówki 3mm, ugięcie robocze 4mm

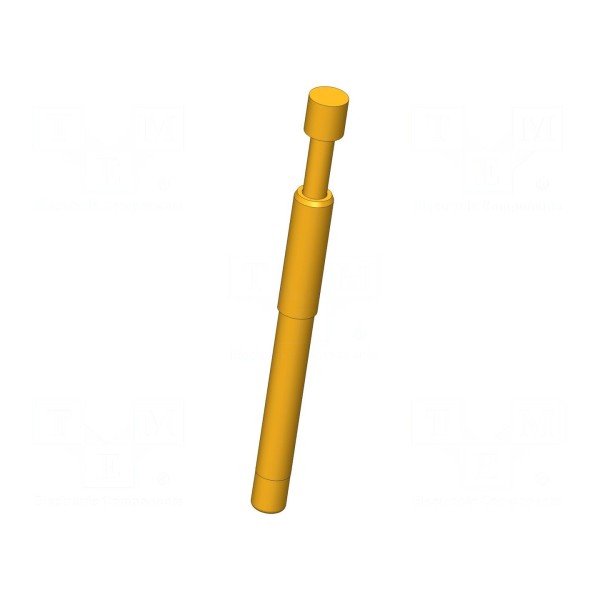

Igła testowa INGUN GKS-113 302 300 A 0310 przeznaczona jest do zastosowań pomiarowych, charakteryzując się prądem znamionowym 8A. Element posiada końcówkę o średnicy 3mm w kształcie płaskiego walca, co zapewnia punkt styku o określonej geometrii. Maksymalna rezystancja styku wynosi 30mΩ, a siła ugięcia sprężyny określona jest na poziomie 0,3N.

Konstrukcja wykonana została z miedzi berylowej (CuBe) z powłoką złoconą, co wpływa na parametry przewodzenia. Produkt cechuje się właściwościami magnetycznymi oraz możliwością pracy w zakresie temperatur od -40°C do 80°C. Montaż elementu odbywa się metodą wtykową.

Wymiary fizyczne igły obejmują ugięcie sprężyn robocze wynoszące 4mm oraz ugięcie maksymalne 5,3mm. Całkowita długość elementu wynosi 35,3mm, co pozwala na integrację z odpowiednimi gniazdami w systemach testowych.
