Igła testowa INGUN GKS-113 306 800 A 1502 C

Igła testowa INGUN GKS-113 306 800 A 1502 C

Igła testowa 8A, średnica 8mm, ugięcie robocze 4mm

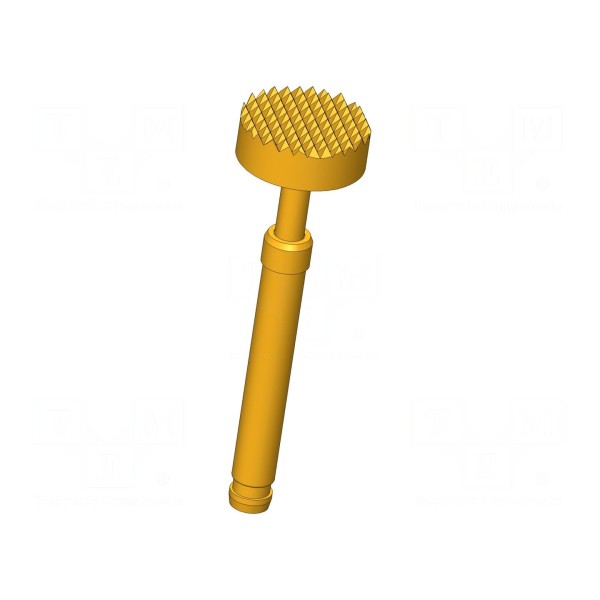

Igła testowa charakteryzuje się prądem znamionowym 8A oraz maksymalną rezystancją styku na poziomie 100mΩ. Element posiada końcówkę o średnicy 8mm z ząbkowanym kształtem ostrza, co umożliwia stabilny kontakt podczas pomiarów. Konstrukcja wykonana jest z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku, co zapewnia parametry przewodzące w szerokim zakresie temperatur roboczych od -100 do 200°C.

Parametry mechaniczne elementu obejmują ugięcie robocze sprężyny wynoszące 4mm przy ugięciu maksymalnym 5,3mm. Siła sprężyny w punkcie pracy ustalona została na 1,5N. Igła jest przystosowana do montażu wciskanego, a jej całkowita długość wynosi 27,3mm. Produkt posiada właściwości magnetyczne, co należy uwzględnić przy projektowaniu stanowisk testowych.
