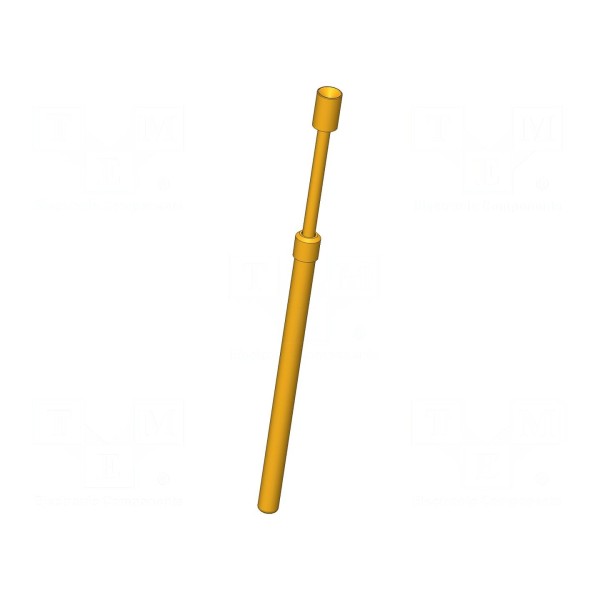

Igła testowa INGUN GKS-412 303 200 A 1502

Igła testowa INGUN GKS-412 303 200 A 1502

Igła testowa 8A, średnica końcówki 2mm, długość 37,8mm

Igła testowa przeznaczona jest do precyzyjnych pomiarów elektrycznych, charakteryzując się prądem znamionowym na poziomie 8A. Element posiada końcówkę o średnicy 2mm w kształcie odwróconego stożka, co ułatwia kontakt z testowanym punktem. Maksymalna rezystancja styku wynosi 20mΩ, a siła ugięcia sprężyny określona jest na 1,5N.

Konstrukcja wykonana została z miedzi berylowej (CuBe) z pozłacaną powłoką styku, co zapewnia parametry użytkowe w szerokim zakresie temperatur od -40°C do 80°C. Igła jest przystosowana do montażu wciskanego. Właściwości magnetyczne elementu pozwalają na stosowanie go w specjalistycznych układach testowych.

Całkowita długość igły wynosi 37,8mm, przy wysokości kołnierza 2mm. Ugięcie sprężyn robocze ustalono na 8mm, natomiast ugięcie maksymalne wynosi 9,8mm. Podzespół jest wykorzystywany w systemach kontroli jakości i urządzeniach testujących wymagających stałego połączenia elektrycznego.
