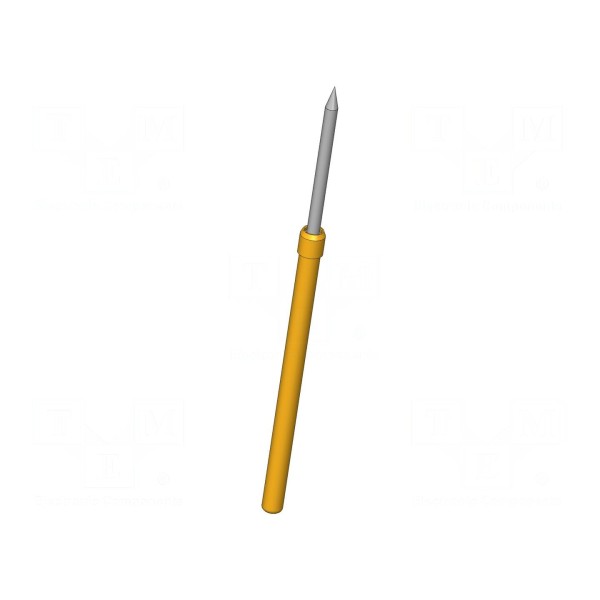

Igła testowa INGUN GKS-412 201 100 R 3002

Igła testowa INGUN GKS-412 201 100 R 3002

Igła testowa 5A, średnica końcówki 1mm, ugięcie robocze 8mm

Igła testowa przeznaczona jest do precyzyjnych pomiarów w układach elektronicznych, oferując obciążalność prądową na poziomie 5A. Element charakteryzuje się kształtem końcówki typu ostry stożek o średnicy 1mm, co zapewnia stabilny kontakt z punktami pomiarowymi. Konstrukcja igły obejmuje stalowy styk pokryty rodem oraz cechuje się właściwościami magnetycznymi i samoczyszczącymi, co wpływa na utrzymanie niskiej rezystancji styku, wynoszącej maksymalnie 20mΩ.

Parametry mechaniczne igły obejmują siłę ugięcia sprężyny wynoszącą 3N. Zakres ugięcia roboczego określono na 8mm, natomiast maksymalne ugięcie sprężyn osiąga 9,8mm. Całkowita długość elementu wynosi 37,8mm przy wysokości kołnierza 2mm. Montaż igły odbywa się poprzez wciskanie, co umożliwia szybką integrację z osprzętem testowym.

Podzespół został zaprojektowany do pracy w trudnych warunkach środowiskowych, w szerokim zakresie temperatur roboczych od -40°C do 80°C. Dzięki zastosowanym materiałom i konstrukcji, igła znajduje zastosowanie w aplikacjach wymagających niezmiennego styku podczas długotrwałych procesów testowych.
