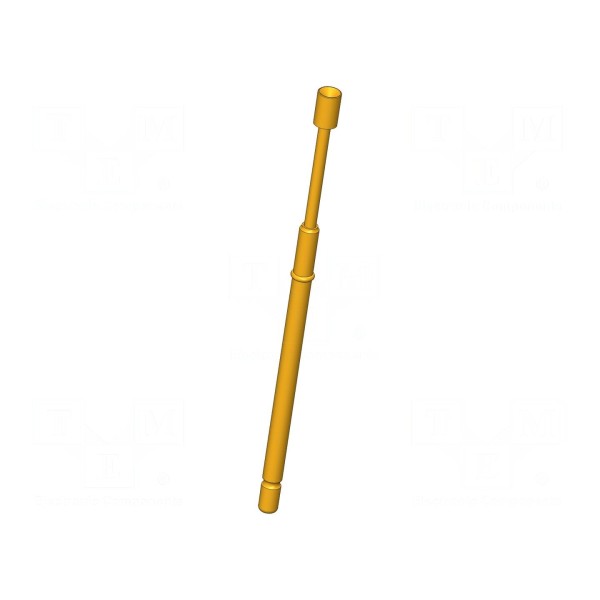

Igła testowa INGUN GKS-412 303 200 A 0605

Igła testowa INGUN GKS-412 303 200 A 0605

Igła testowa 8A, średnica końcówki 2mm, długość 40,2mm

Igła testowa INGUN GKS-412 303 200 A 0605 to element przeznaczony do aplikacji pomiarowych, charakteryzujący się prądem znamionowym wynoszącym 8A. Końcówka o średnicy 2mm posiada kształt odwróconego stożka, co wspiera precyzyjny kontakt z testowanym punktem. Maksymalna rezystancja styku tego modelu wynosi 20mΩ, a siła ugięcia sprężyny określona jest na poziomie 0,6N.

Element został wykonany z miedzi berylowej (CuBe) i poddany procesowi złocenia powierzchni. Konstrukcja pozwala na ugięcie sprężyn robocze 8mm oraz ugięcie maksymalne 9,8mm. Komponent jest przeznaczony do montażu metodą wciskaną i posiada właściwości magnetyczne, co należy uwzględnić przy projektowaniu stanowiska testowego.

Urządzenie pracuje w zakresie temperatur od -40°C do 80°C. Całkowita długość igły wynosi 40,2mm, przy czym wysokość kołnierza ustalono na 5mm. Parametry techniczne pozwalają na zastosowanie elementu w układach wymagających stabilnego połączenia elektrycznego o określonych wymiarach geometrycznych.
