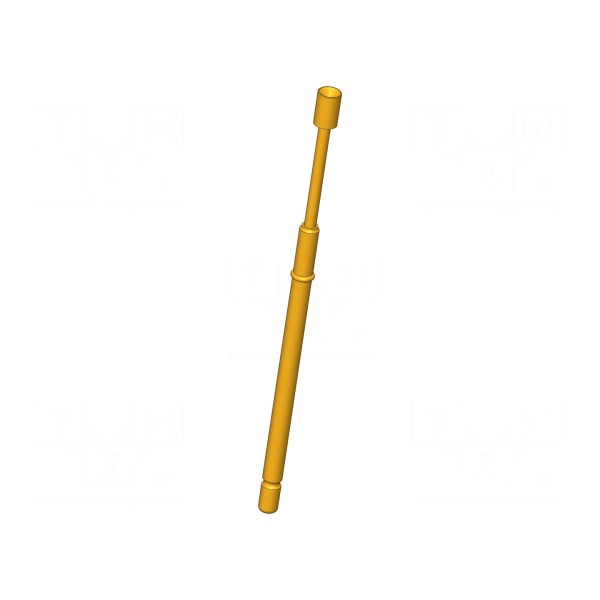

Igła testowa INGUN GKS-412 303 200 A 1505

Igła testowa INGUN GKS-412 303 200 A 1505

Igła testowa 8A, średnica końcówki 2mm, długość 40,2mm

Igła testowa przeznaczona jest do precyzyjnych pomiarów elektrycznych, oferując prąd znamionowy na poziomie 8A. Element wykonany został z miedzi berylowej (CuBe) z powierzchnią styku pokrytą warstwą złota, co zapewnia maksymalną rezystancję styku wynoszącą 20mΩ. Końcówka o średnicy 2mm posiada kształt odwróconego stożka, co ułatwia kontakt z punktami testowymi w różnych konfiguracjach.

Konstrukcja igły przewiduje ugięcie robocze wynoszące 8mm przy maksymalnym ugięciu do 9,8mm, a siła ugięcia sprężyny wynosi 1,5N. Element charakteryzuje się właściwościami magnetycznymi i przystosowany jest do pracy w zakresie temperatur od -40°C do 80°C. Całkowita długość igły to 40,2mm, przy czym wysokość kołnierza ustalono na 5mm.

Montaż elementu odbywa się poprzez wciśnięcie, co umożliwia sprawną instalację w układach pomiarowych. Element ten znajduje zastosowanie w systemach testujących, w których wymagana jest stabilność elektryczna oraz powtarzalność parametrów styku podczas wielokrotnych cykli pracy.

Igła testowa INGUN GKS-412 303 200 A 1505
