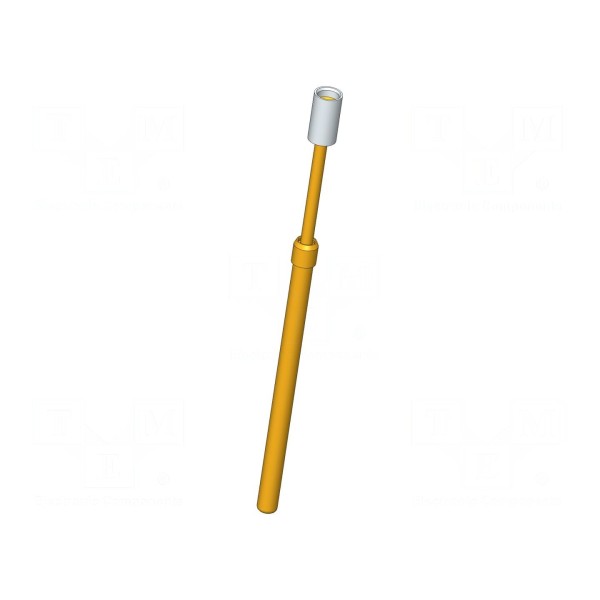

Igła testowa INGUN GKS-412 003 230 A 3002

Igła testowa INGUN GKS-412 003 230 A 3002

Igła testowa 8A, ugięcie robocze 8mm, końcówka 2,3mm

Igła testowa z serii GKS-412 przeznaczona jest do zastosowań w układach pomiarowych, gdzie wymagane jest przesyłanie prądu znamionowego do 8A. Element posiada izolowaną i magnetyczną konstrukcję, a jego styk został poddany złoceniu dla zapewnienia odpowiednich parametrów połączenia. Maksymalna rezystancja styku wynosi 20mΩ, co umożliwia stabilną pracę w szerokim zakresie temperatur roboczych od -40°C do 80°C.

Kształt końcówki typu odwrócony stożek ma średnicę 2,3mm. Igła charakteryzuje się ugięciem roboczym sprężyny wynoszącym 8mm oraz ugięciem maksymalnym na poziomie 9,8mm, przy sile nacisku równej 3N. Wykonana z materiału Delrin, zapewnia trwałość w warunkach eksploatacyjnych.

Całkowita długość elementu wynosi 37,8mm, a wysokość kołnierza ustalono na 2mm. Konstrukcja jest przeznaczona do montażu wciskanego, co pozwala na sprawne osadzenie w gnieździe testowym lub dedykowanym oprzyrządowaniu pomiarowym.
