Igła testowa INGUN GKS-412 214 130 A 5010

Igła testowa INGUN GKS-412 214 130 A 5010

Igła testowa 5A, końcówka 4-punktowa korona, siła 5N

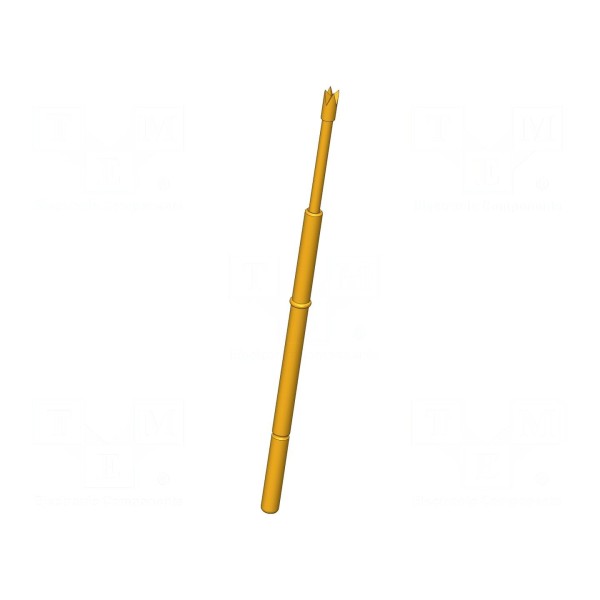

Igła testowa INGUN GKS-412 214 130 A 5010 przeznaczona jest do precyzyjnych układów pomiarowych, obsługując prąd znamionowy o natężeniu 5A. Zakończona jest 4-punktową koroną o średnicy 1,3 mm, wykonaną ze stali. Element charakteryzuje się właściwościami magnetycznymi oraz samoczyszczącymi, co wpływa na utrzymanie kontaktu w różnych warunkach eksploatacji.

Konstrukcja igły przewiduje ugięcie robocze sprężyny na poziomie 8 mm, przy maksymalnym ugięciu wynoszącym 9,8 mm i sile docisku 5 N. Powierzchnia styku została pokryta warstwą złota, co zapewnia maksymalną rezystancję styku na poziomie 20 mΩ. Całkowita długość elementu wynosi 44,8 mm, a wysokość kołnierza ustalono na 10 mm.

Montaż elementu odbywa się poprzez wciskanie. Produkt może pracować w szerokim zakresie temperatur otoczenia, od -40°C do 80°C.

Igła testowa INGUN GKS-412 214 130 A 5010
