Igła testowa INGUN GKS-503 303 400 A 3002 M

Igła testowa INGUN GKS-503 303 400 A 3002 M

Igła testowa 8A, średnica 4mm, ugięcie robocze 5,6mm

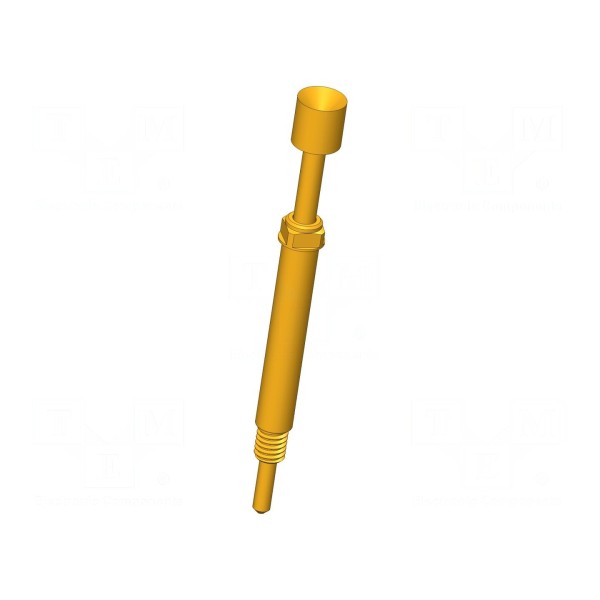

Igła testowa INGUN GKS-503 303 400 A 3002 M to element przeznaczony do układów pomiarowych, charakteryzujący się prądem znamionowym 8A. Produkt wykonany jest z miedzi berylowej (CuBe) z powierzchnią styku wykończoną poprzez złocenie, co zapewnia maksymalną rezystancję styku na poziomie 30mΩ. Kształt końcówki ostrza został zaprojektowany jako odwrócony stożek o średnicy 4mm.

Konstrukcja elementu umożliwia montaż wkręcany w odpowiednich gniazdach. Parametry mechaniczne obejmują siłę ugięcia sprężyny wynoszącą 3N, ugięcie robocze 5,6mm oraz ugięcie maksymalne 7mm. Całkowita długość igły wynosi 38mm, a właściwości materiałowe obejmują cechy magnetyczne.

Komponent przystosowany jest do pracy w środowisku o temperaturze z zakresu od -40°C do 80°C. Dzięki swojej charakterystyce i parametrom elektrycznym, igła znajduje zastosowanie w systemach testowych wymagających stabilnego połączenia stykowe.
