Igła testowa INGUN GKS-912 306 250 R 0807

Igła testowa INGUN GKS-912 306 250 R 0807

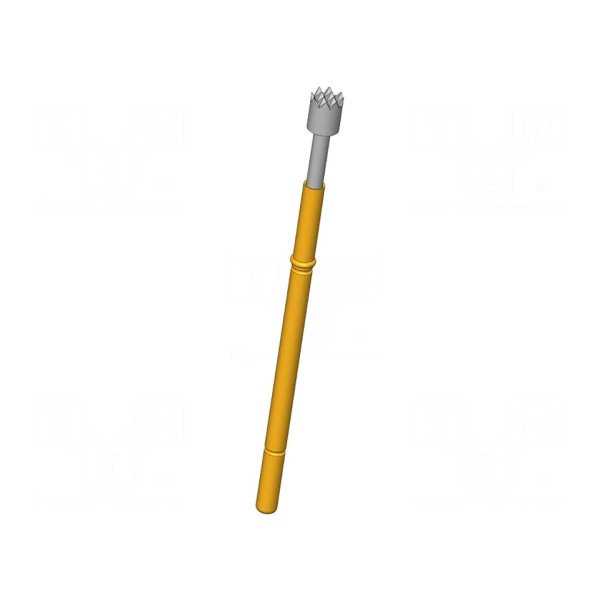

Igła testowa 8A, długość 37mm, końcówka ząbkowana 2,5mm

Igła testowa INGUN przeznaczona jest do wykorzystania w układach pomiarowych przy prądzie znamionowym 8A. Konstrukcja została wykonana z miedzi berylowej (CuBe) z powierzchnią styku pokrytą warstwą rodu, co zapewnia parametry przewodnictwa w szerokim zakresie temperatur roboczych od -40°C do 80°C.

Element posiada ząbkowany kształt końcówki o średnicy 2,5mm. Całkowita długość igły wynosi 37mm, a projekt przewiduje ugięcie sprężyny o wartości roboczej 4mm oraz maksymalnej 5mm przy sile nacisku wynoszącej 0,8N.

Montaż igły realizowany jest metodą wtykową, co pozwala na integrację z odpowiednimi gniazdami w systemach testowych. Komponent stanowi element osprzętu pomiarowego stosowanego w weryfikacji połączeń elektrycznych.
