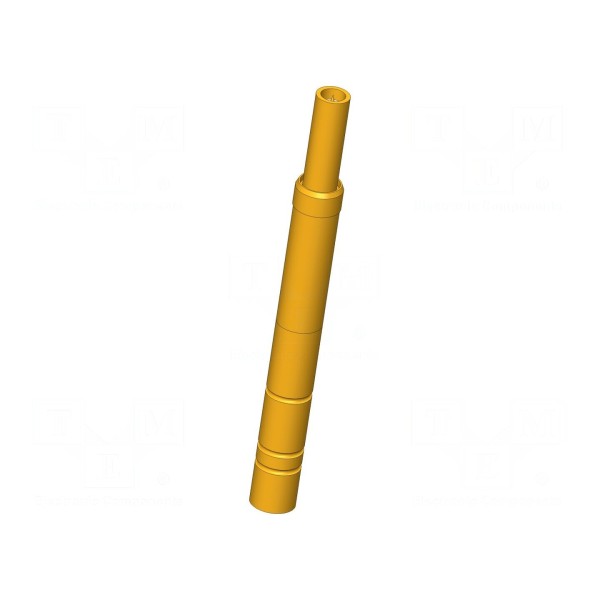

Igła testowa INGUN HFS-110

Igła testowa 3A, ugięcie sprężyn 4mm, montaż wciskany

Igła testowa INGUN HFS-110 przeznaczona jest do precyzyjnych pomiarów w układach elektronicznych. Komponent charakteryzuje się prądem znamionowym 3A oraz maksymalną częstotliwością pracy wynoszącą 700MHz. Impedancja igły wynosi 50Ω, a jej wytrzymałość dielektryczna określona jest na poziomie 1,2kV.

Konstrukcja elementu wykorzystuje stop miedzi i berylu (CuBe) z pozłacaną powierzchnią styku, co zapewnia odpowiednią przewodność i trwałość. Igła wyposażona jest w samoczyszczący mechanizm końcówki o płaskim, stożkowym kształcie. Montaż odbywa się metodą wciskaną, co ułatwia integrację w systemach testowych.

Parametry fizyczne obejmują całkowitą długość 35mm oraz siłę ugięcia sprężyny wynoszącą 4,5N. Robocze ugięcie sprężyn ustalono na 4mm, przy dopuszczalnej wartości maksymalnej 5mm. Element może pracować w szerokim zakresie temperatur otoczenia od -40°C do 80°C.
