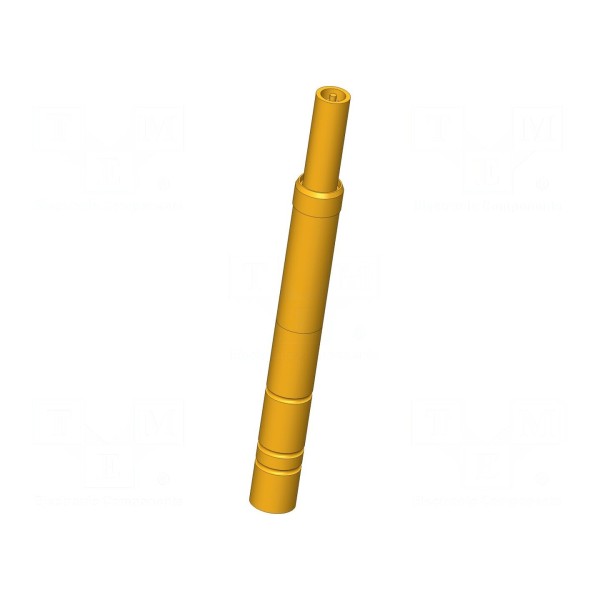

Igła testowa INGUN HFS-110

Igła testowa 3A, ugięcie 4–5mm, impedancja 50Ω

Igła testowa przeznaczona jest do precyzyjnych połączeń sygnałowych w systemach testowych. Komponent charakteryzuje się prądem znamionowym na poziomie 3A oraz impedancją wynoszącą 50Ω. Konstrukcja pozwala na pracę z częstotliwością do 700MHz przy wytrzymałości dielektrycznej 1,1kV.

Element wyposażony jest w końcówkę o kształcie płaskiego walca, wykonaną z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku. Mechanizm sprężynowy zapewnia robocze ugięcie 4mm oraz ugięcie maksymalne 5mm, przy sile nacisku wynoszącej 4,5N. Zakres temperatury pracy urządzenia mieści się w przedziale od -40 do 80°C.

Igła posiada długość 35mm i jest przystosowana do montażu wciskanego. Parametry techniczne zapewniają stabilne połączenie w wymagających warunkach aplikacyjnych, przy zachowaniu maksymalnego prądu powłoki zewnętrznej 3A.
