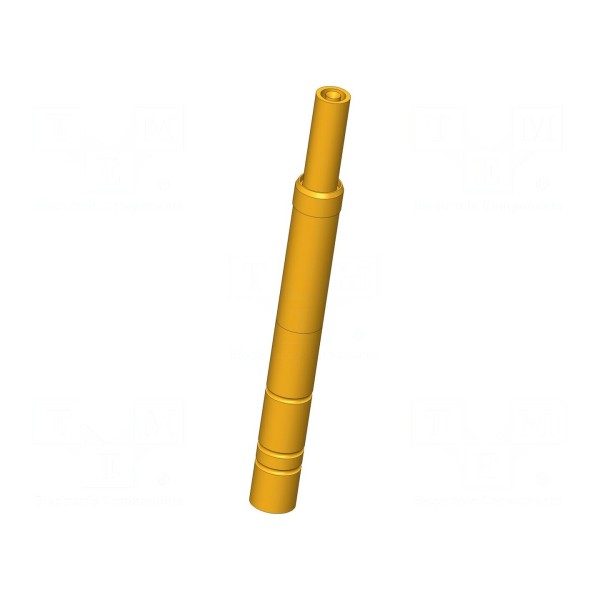

Igła testowa INGUN HFS-110

Igła testowa 3A, ugięcie robocze 4mm, impedancja 50Ω

Igła testowa INGUN HFS-110 przeznaczona jest do precyzyjnych połączeń w układach pomiarowych. Element charakteryzuje się prądem znamionowym wynoszącym 3A oraz impedancją na poziomie 50Ω. Konstrukcja końcówki obejmuje trzy warianty kształtu: odwrócony, płaski oraz stożek, co umożliwia dopasowanie do specyfiki badanego punktu styku.

Styki wykonano z miedzi berylowej (CuBe) z pozłacaną powłoką, co zapewnia odpowiednie parametry przewodzenia. Element przystosowany jest do pracy w zakresie temperatur od -40°C do 80°C oraz przy wytrzymałości dielektrycznej 1,1kV. Maksymalna częstotliwość pracy sondy wynosi 700MHz.

Montaż igły realizowany jest metodą wciskaną. Całkowita długość elementu wynosi 35mm, przy czym siła ugięcia sprężyny określona została na 4,5N. Ugięcie robocze sprężyny wynosi 4mm, natomiast ugięcie maksymalne osiąga wartość 5mm.
