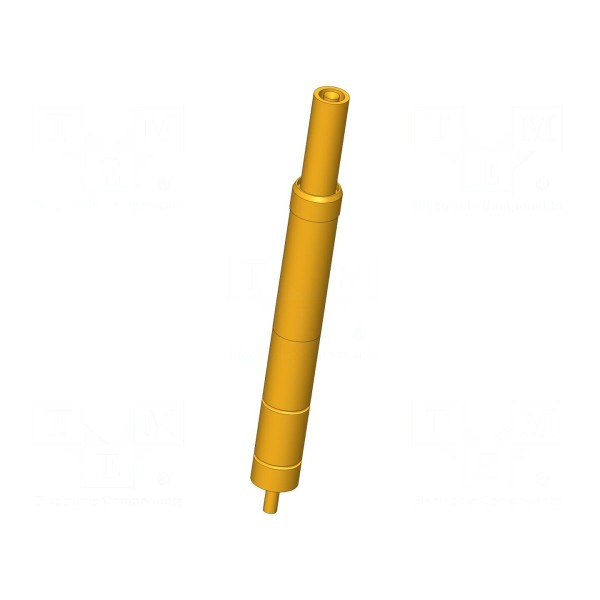

Igła testowa INGUN HFS-110 303 115 A 3002 B

Igła testowa INGUN HFS-110

Igła testowa, prąd znamionowy 3A, ugięcie robocze 4mm

Igła testowa INGUN HFS-110 przeznaczona jest do pracy w układach pomiarowych przy częstotliwościach do 700MHz. Element charakteryzuje się impedancją 50Ω oraz wytrzymałością dielektryczną na poziomie 1,1kV. Maksymalne ugięcie sprężyn wynosi 5mm, natomiast ugięcie robocze określono na 4mm przy sile nacisku wynoszącej 4,5N.

Konstrukcja igły opiera się na wykonaniu z miedzi berylowej (CuBe) z powierzchnią pozłacaną, co zapewnia odpowiednie parametry przewodzenia dla prądu znamionowego o natężeniu 3A. Końcówka ostrza posiada kształt odwrócony, płaski ze stożkiem. Komponent przystosowany jest do montażu metodą wciskaną w zakresach temperatur pracy od -40°C do 80°C.

Wymiary fizyczne igły obejmują długość całkowitą 34,5mm. Parametry elektryczne uwzględniają również maksymalny prąd powłoki zewnętrznej wynoszący 3A, co pozwala na zastosowanie elementu w wymagających środowiskach testowych.

Igła testowa INGUN HFS-110 303 115 A 3002 B
