Igła testowa INGUN HFS-110 303 115 A 3006 B

Igła testowa INGUN HFS-110

Igła testowa, ugięcie robocze 4mm, prąd znamionowy 3A

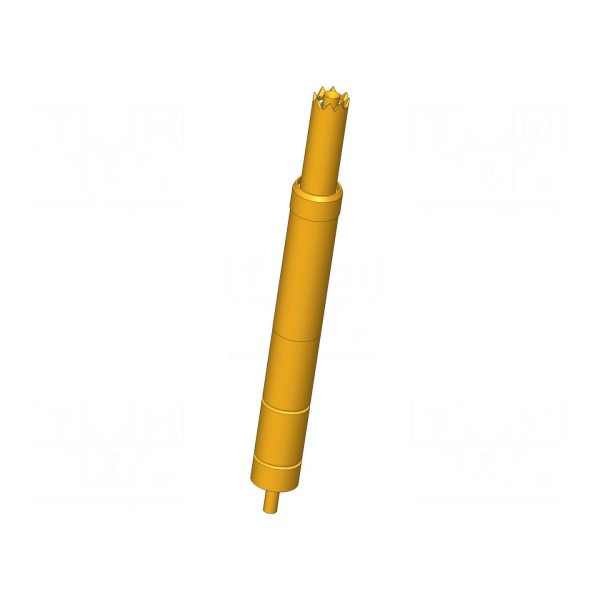

Igła testowa INGUN HFS-110 to element przeznaczony do układów pomiarowych, charakteryzujący się impedancją 50Ω oraz wytrzymałością dielektryczną na poziomie 1,1kV. Maksymalna częstotliwość pracy podzespołu wynosi 700MHz, a dopuszczalny prąd znamionowy to 3A, przy czym maksymalny prąd powłoki zewnętrznej również wynosi 3A. Element posiada kształt końcówki typu odwrócony stożek z ząbkowaniem.

Konstrukcja wykonana została z miedzi berylowej (CuBe) z pozłacaną powłoką styku. Urządzenie przeznaczone jest do montażu metodą wciskaną, a jego całkowita długość wynosi 34,5mm. Parametry sprężyny obejmują robocze ugięcie 4mm, ugięcie maksymalne 5mm oraz siłę nacisku 4,5N.

Zakres temperatury pracy dla tego komponentu mieści się w przedziale od -40°C do 80°C. Igła dedykowana jest do wymagających zastosowań w technice pomiarowej, zapewniając parametry przewodzenia zgodne ze specyfikacją serii HFS-110.
