Igła testowa INGUN HFS-110 304 115 A 3002 A

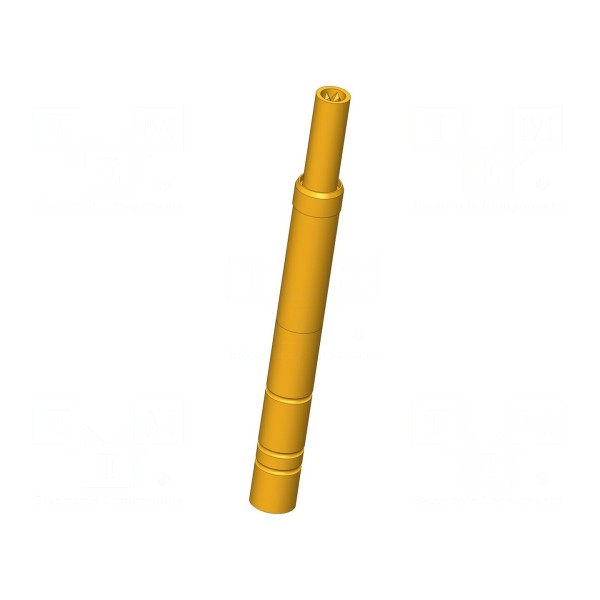

Igła testowa INGUN HFS-110

Igła testowa 3A, ugięcie robocze 4mm, montaż wciskany

Igła testowa wykonana została z miedzi berylowej (CuBe) z powierzchnią wykończoną warstwą złota. Komponent charakteryzuje się prądem znamionowym 3A oraz maksymalną częstotliwością pracy wynoszącą 700MHz. Kształt końcówki ostrza został zaprojektowany w formie 4-punktowej korony płaskiej, co zapewnia odpowiedni kontakt z testowanym elementem.

Element posiada ugięcie robocze sprężyn wynoszące 4mm, natomiast ugięcie maksymalne osiąga wartość 5mm przy sile docisku 4,5N. Parametry elektryczne obejmują impedancję 50Ω oraz wytrzymałość dielektryczną na poziomie 1,1kV. Całkowita długość igły wynosi 35mm.

Igła przystosowana jest do montażu wciskanego. Urządzenie może pracować w temperaturze od -40°C do 80°C, co pozwala na wykorzystanie w szerokim zakresie warunków środowiskowych podczas procesów kontroli technicznej.

Igła testowa INGUN HFS-110 304 115 A 3002 A
