Igła testowa INGUN HFS-110 306 115 A 3006 B

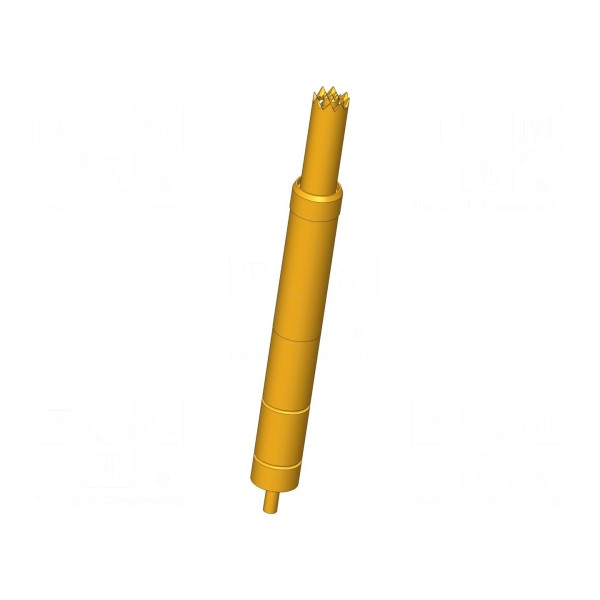

Igła testowa INGUN HFS-110

Igła testowa z końcówką ząbkowaną, prąd znamionowy 3A

Igła testowa INGUN HFS-110 to element przeznaczony do aplikacji pomiarowych, charakteryzujący się impedancją 50Ω oraz wytrzymałością dielektryczną na poziomie 1kV. Maksymalna częstotliwość pracy wynosi 700MHz, a dopuszczalny prąd znamionowy to 3A, przy czym maksymalny prąd powłoki zewnętrznej jest identyczny. Produkt przystosowany jest do pracy w szerokim zakresie temperatur od -40°C do 80°C.

Konstrukcja igły obejmuje styk wykonany z miedzi berylowej (CuBe) z powłoką złoconą oraz ząbkowany kształt końcówki ostrza. Element posiada całkowitą długość 34,5mm i jest przeznaczony do montażu wciskanego. Siła ugięcia sprężyny wynosi 4,5N, podczas gdy ugięcie robocze ustalono na poziomie 4mm, przy maksymalnym ugięciu sprężyn wynoszącym 5mm.
