Igła testowa INGUN HFS-110 308 115 A 3002 A

Igła testowa INGUN HFS-110

Igła testowa 3A, ugięcie robocze 4mm, kształt płaski/stożek

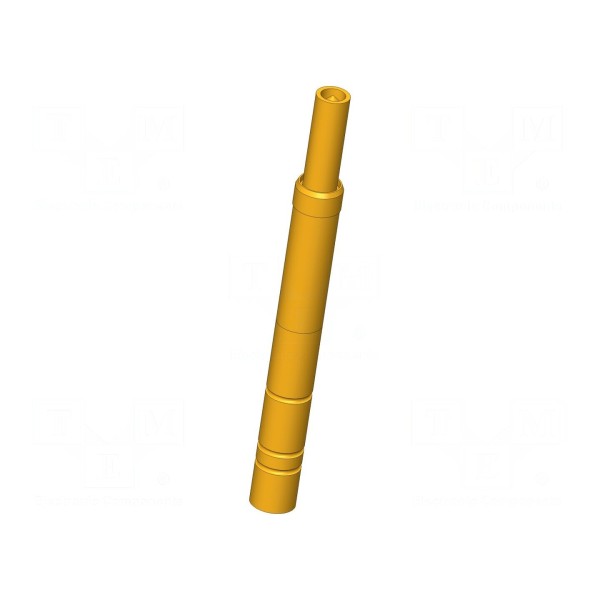

Igła testowa HFS-110 308 115 A 3002 A to element wykorzystywany w układach testowych, charakteryzujący się prądem znamionowym wynoszącym 3A. Komponent wykonany jest z miedzi berylowej (CuBe) z pozłacaną powłoką, co zapewnia właściwości samoczyszczące oraz trwałość styku. Końcówka ostrza posiada profil płaski oraz stożkowy.

Konstrukcja umożliwia montaż wciskany i pracę w zakresie temperatur od -40°C do 80°C. Igła charakteryzuje się impedancją 50Ω, wytrzymałością dielektryczną 1,1kV oraz częstotliwością pracy do 700MHz. Właściwości mechaniczne obejmują ugięcie robocze 4mm, ugięcie maksymalne 5mm oraz siłę sprężyny wynoszącą 4,5N.

Całkowita długość elementu wynosi 35mm. Maksymalny prąd powłoki zewnętrznej igły został określony na poziomie 3A.

Igła testowa INGUN HFS-110 308 115 A 3002 A
