Igła testowa INGUN HFS-110 308 115 A 3006 A

Igła testowa INGUN HFS-110

Igła testowa, ugięcie robocze 4mm, prąd znamionowy 3A

Igła testowa HFS-110 przeznaczona jest do precyzyjnych pomiarów w układach elektronicznych. Komponent charakteryzuje się prądem znamionowym 3A, przy czym maksymalny prąd dla powłoki zewnętrznej również wynosi 3A. Element posiada samoczyszczącą konstrukcję styku, co zapewnia stabilność połączenia w warunkach eksploatacji.

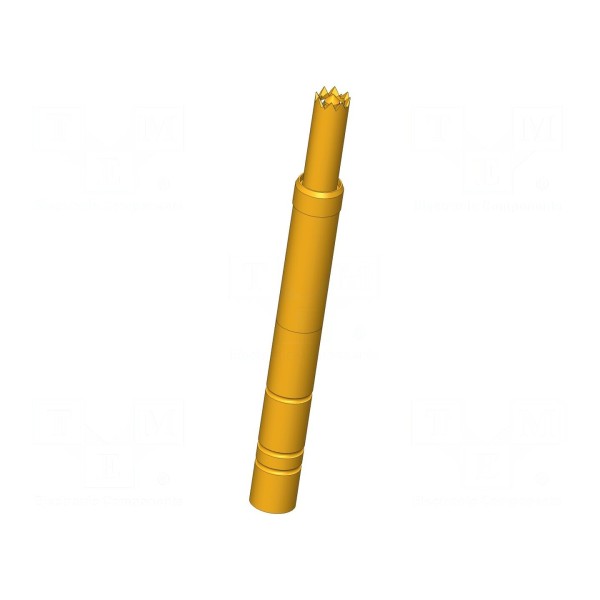

Konstrukcja oparta jest na miedzi berylowej (CuBe) z pozłacaną powierzchnią styku, co przekłada się na wysoką jakość sygnału. Końcówka typu stożek ząbkowany umożliwia pewny kontakt z punktem pomiarowym. Igła posiada impedancję 50Ω, pracuje przy częstotliwości do 700MHz i wykazuje wytrzymałość dielektryczną na poziomie 1,1kV.

Urządzenie o długości 35mm przewidziane jest do montażu wciskanego. Parametry mechaniczne obejmują ugięcie robocze sprężyny wynoszące 4mm, ugięcie maksymalne 5mm oraz siłę ugięcia 4,5N. Zakres temperatury pracy elementu mieści się w przedziale od -40°C do 80°C.

Igła testowa INGUN HFS-110 308 115 A 3006 A
