Igła testowa INGUN HFS-110

Igła testowa 35mm, prąd znamionowy 3A, impedancja 50Ω

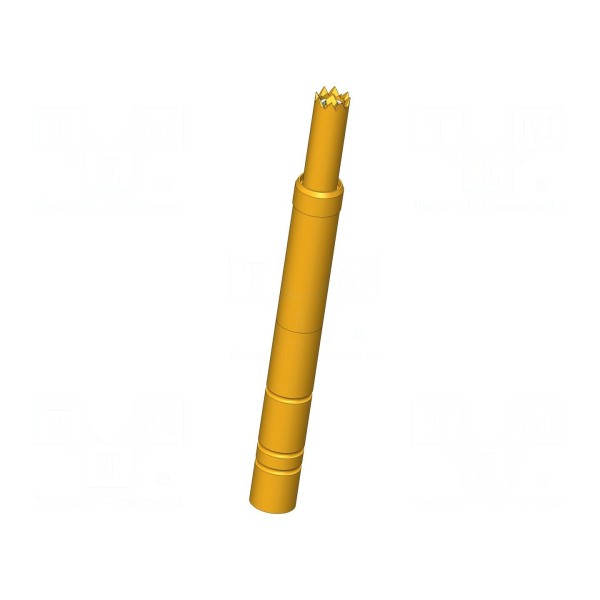

Igła testowa INGUN przeznaczona jest do zastosowań w systemach pomiarowych wymagających wysokiej częstotliwości pracy do 700MHz oraz stabilnej impedancji na poziomie 50Ω. Element wykonany jest z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku, co zapewnia trwałość połączenia elektrycznego. Konstrukcja końcówki typu dłuto ząbkowane wraz z funkcją samoczyszczenia styku pozwala na utrzymanie parametrów podczas cyklicznych pomiarów.

Parametry techniczne igły obejmują wytrzymałość dielektryczną 1,1kV oraz prąd znamionowy wynoszący 3A, przy czym prąd powłoki zewnętrznej również wynosi 3A. Komponent charakteryzuje się siłą ugięcia sprężyny na poziomie 4,5N. Ugięcie robocze wynosi 4mm, natomiast maksymalne ugięcie sprężyn osiąga wartość 5mm.

Element o długości całkowitej 35mm przeznaczony jest do montażu wciskanego. Igła przystosowana jest do pracy w szerokim zakresie temperatur otoczenia, od -40°C do 80°C.
