Igła testowa INGUN HFS-110 302 050 A 3006 A

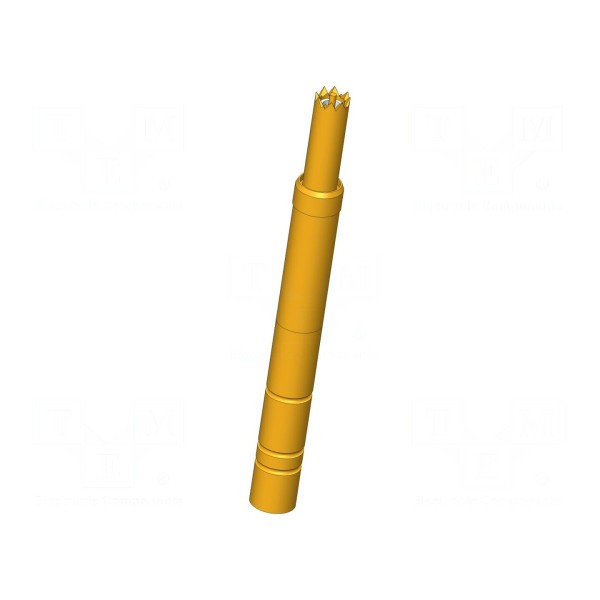

Igła testowa INGUN HFS-110

Igła testowa 3A, ugięcie robocze 4mm, długość 35mm

Igła testowa INGUN HFS-110 została zaprojektowana do wymagających pomiarów, oferując prąd znamionowy 3A oraz maksymalną częstotliwość pracy na poziomie 700MHz. Element charakteryzuje się impedancją 50Ω oraz wytrzymałością dielektryczną 1,2kV, co zapewnia stabilne parametry elektryczne w czasie testów. Kształt końcówki ostrza jest płaski i ząbkowany, co pozwala na pewny kontakt z badanym punktem.

Konstrukcja igły o długości całkowitej 35mm wykonana jest z miedzi berylowej (CuBe) z powierzchnią pozłacaną, co zwiększa trwałość styku. Element przystosowany jest do montażu wciskanego. Parametry mechaniczne obejmują ugięcie sprężyn robocze wynoszące 4mm oraz maksymalne ugięcie na poziomie 5mm, przy sile nacisku 4,5N.

Komponent pracuje w szerokim zakresie temperatur od -40°C do 80°C. Specyfikacja obejmuje również maksymalny prąd powłoki zewnętrznej wynoszący 3A.
