Igła testowa 50Ω, 12GHz, ugięcie 1,5mm, siła 6,8N

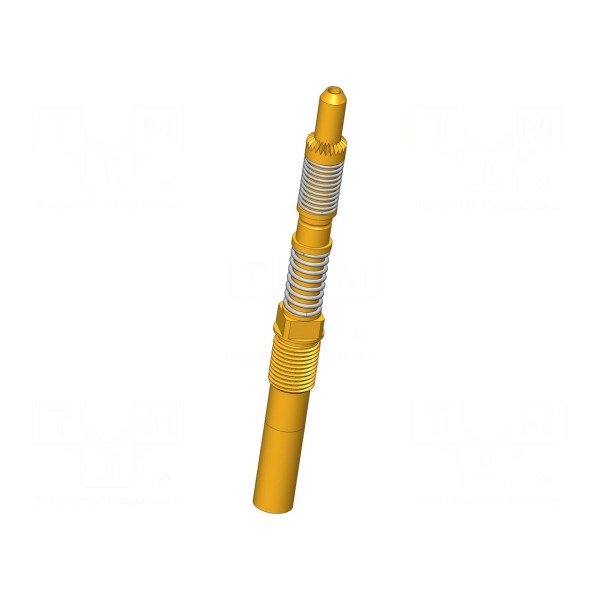

Igła testowa HFS-807 303 051 A 6842 HTE-M przeznaczona jest do precyzyjnych pomiarów wysokiej częstotliwości, oferując wsparcie do 12GHz przy impedancji wynoszącej 50Ω. Konstrukcja elementu została wykonana z miedzi berylowej (CuBe) z pozłacaną powłoką, co zapewnia wysoką trwałość styku. Końcówka charakteryzuje się kształtem stożka typu 42 o średnicy 0,51mm.

Parametry techniczne obejmują ugięcie robocze sprężyny na poziomie 1mm przy wartości maksymalnej 1,5mm oraz siłę nacisku wynoszącą 6,8N. Komponent przystosowany jest do pracy w zakresie temperatur od -40°C do 80°C. Prąd znamionowy wynosi 2A, natomiast maksymalny prąd powłoki zewnętrznej osiąga wartość 3A.

Element montowany jest metodą wkręcaną, co pozwala na stabilne osadzenie w układach pomiarowych. Całkowita długość igły testowej wynosi 35,5mm.
