Igła testowa 50Ω, pasmo do 12GHz, montaż wkręcany

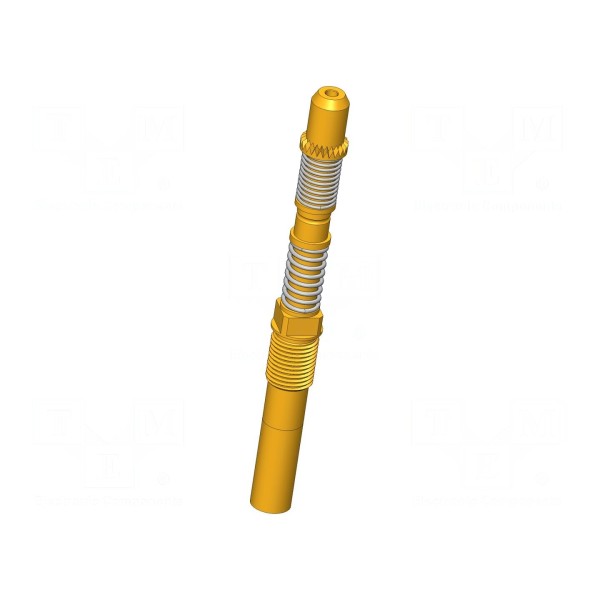

Igła testowa INGUN HFS-807 303 051 A 6842 HFM-M to element przeznaczony do połączeń w układach o impedancji 50Ω, charakteryzujący się maksymalną częstotliwością pracy wynoszącą 12GHz. Konstrukcja końcówki w kształcie odwróconego stożka (główka 42) o średnicy 0,51mm pozwala na stabilny styk przy sile nacisku 6,8N. Komponent pracuje w zakresie temperatur od -40°C do 80°C.

Parametry elektryczne zapewniają obsługę prądu znamionowego na poziomie 2A, przy czym dopuszczalny prąd dla powłoki zewnętrznej wynosi 3A. Wartość roboczego ugięcia sprężyny określono na 1mm, przy maksymalnym skoku roboczym wynoszącym 1,5mm. Element wykonany został z miedzi berylowej (CuBe) ze złoconym pokryciem styku, co wpływa na parametry przewodności.

Montaż igły odbywa się poprzez wkręcanie, co pozwala na stabilne osadzenie w gniazdach testowych. Całkowita długość igły wynosi 34,6mm, a średnica kołnierza to 3,5mm. Konstrukcja jest przeznaczona do zastosowań wymagających wysokiej częstotliwości pracy oraz precyzyjnego styku punktowego.
