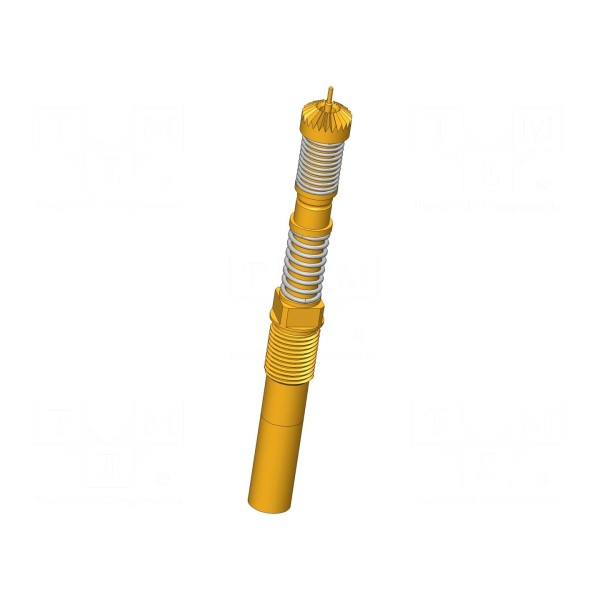

Igła testowa INGUN HFS-807 308 030 A 6842 HFM-F-M

Igła testowa INGUN HFS-807 308 030 A 6842 HFM-F-M

Igła testowa 50Ω, 12GHz, ugięcie robocze 1mm, 2A

Igła testowa HFS-807 308 030 A 6842 HFM-F-M przeznaczona jest do precyzyjnych pomiarów wysokoczęstotliwościowych, osiągając pasmo do 12GHz przy impedancji 50Ω. Element charakteryzuje się prądem znamionowym na poziomie 2A, przy czym dopuszczalny maksymalny prąd dla powłoki zewnętrznej wynosi 3A. Konstrukcja typu samoczyszczącego gwarantuje stabilność styku podczas eksploatacji.

Część robocza posiada końcówkę o średnicy 0,3mm w kształcie główki 42 typu stożkowego, wykonaną z miedzi berylowej (CuBe) z powłoką złoconą. Siła ugięcia sprężyny wynosi 6,8N, przy maksymalnym ugięciu sprężyn 1,5mm oraz ugięciu roboczym 1mm. Urządzenie dostosowane jest do pracy w szerokim zakresie temperatur od -40 do 80°C.

Całkowita długość igły wynosi 33,5mm, a średnica kołnierza to 3,5mm. Element przeznaczony jest do montażu wkręcanego, co umożliwia stabilną instalację w układach pomiarowych.
