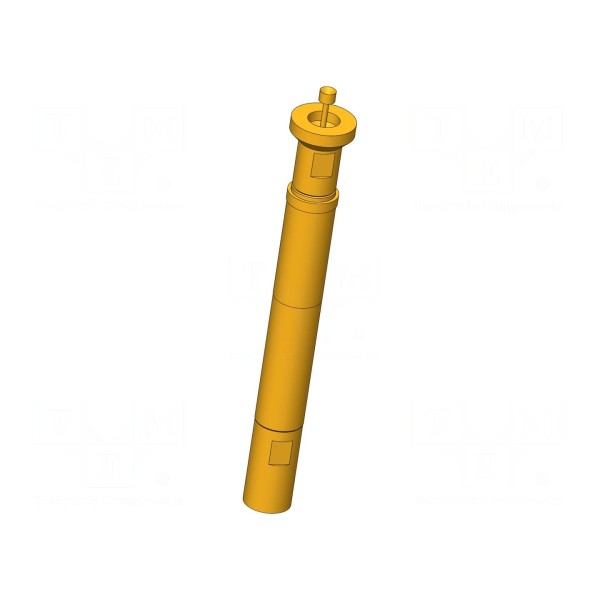

Igła testowa INGUN HFS-810 303 150 A 5302 D

Igła testowa INGUN HFS-810 303 150 A 5302 D

Igła testowa 3A, ugięcie 2mm, średnica końcówki 1,5mm

Igła testowa INGUN HFS-810 303 150 A 5302 D to element pomiarowy o prądzie znamionowym 3A, przy czym maksymalny prąd powłoki zewnętrznej wynosi 10A. Element cechuje się impedancją 50Ω oraz częstotliwością pracy do 2GHz. Końcówka o średnicy 1,5mm posiada kształt odwrócony, płaski i stożkowy.

Konstrukcja wykonana jest z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku. Siła ugięcia sprężyny wynosi 5,3N, przy ugięciu roboczym 2mm oraz maksymalnym ugięciu sprężyn 3,7mm. Urządzenie jest przeznaczone do montażu wciskanego.

Komponent charakteryzuje się długością 43mm oraz średnicą kołnierza 6mm. Zakres dopuszczalnych temperatur pracy mieści się w przedziale od -40°C do 80°C.
