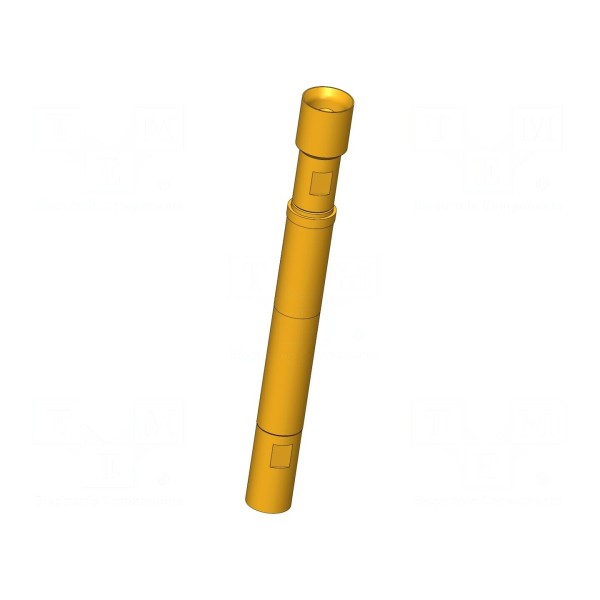

Igła testowa INGUN HFS-810 303 150 A 5343 Y

Igła testowa INGUN HFS-810 303 150 A 5343 Y

Igła testowa 3A, 50Ω, 2GHz, ugięcie robocze 2mm

Igła testowa INGUN HFS-810 303 150 A 5343 Y przeznaczona jest do precyzyjnych pomiarów elektrycznych, charakteryzując się impedancją 50Ω oraz pasmem częstotliwości pracy do 2GHz. Element zapewnia prąd znamionowy na poziomie 3A, przy czym maksymalny prąd powłoki zewnętrznej wynosi 10A. Konstrukcja końcówki opiera się na głowicy typu odwróconego stożka o średnicy 1,5mm.

Parametry mechaniczne igły obejmują całkowitą długość 44,4mm oraz średnicę kołnierza 5mm. Ugięcie robocze sprężyny wynosi 2mm, natomiast maksymalne ugięcie sięga 3,7mm przy sile nacisku 5,3N. Element jest montowany w sposób wciskany i przystosowany do pracy w zakresie temperatur od -40°C do 80°C.

Styk wykonany jest z miedzi berylowej (CuBe) z powłoką złoconą, co wpływa na jego właściwości kontaktowe. W konstrukcji zastosowano wymienny przewodnik zewnętrzny o oznaczeniu KO-810143500A-Y.
