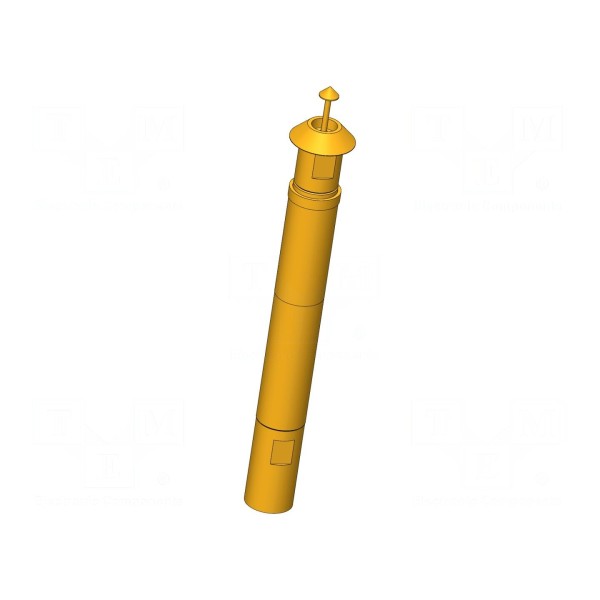

Igła testowa INGUN HFS-810 308 180 A 5342 E

Igła testowa INGUN HFS-810 308 180 A 5342 E

Igła testowa 3A, 5,3N, główka 42, stożek

Igła testowa przeznaczona do układów pomiarowych, charakteryzująca się prądem znamionowym 3A oraz maksymalną częstotliwością pracy do 2GHz. Element posiada impedancję 50Ω oraz wytrzymałość dielektryczną na poziomie 1,1kV. Maksymalny prąd powłoki zewnętrznej wynosi 10A, a sama konstrukcja posiada właściwości samoczyszczące.

Główka typu 42 o kształcie stożka posiada średnicę 1,8mm. Całkowita długość elementu wynosi 43mm przy średnicy kołnierza 6mm. Igła wykonana jest z miedzi berylowej (CuBe) z pozłacaną powłoką styku, co zapewnia stabilność parametrów w temperaturach od -40 do 80°C.

Ugięcie sprężyn robocze wynosi 2mm, natomiast maksymalne ugięcie sięga 3,7mm przy sile sprężyny 5,3N. Montaż elementu odbywa się metodą wciskaną.
