Igła testowa 3A, ugięcie robocze 2mm, max 3,7mm

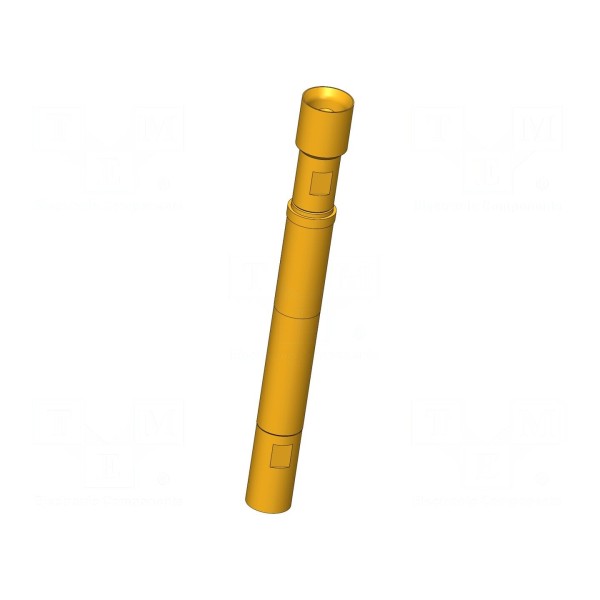

Igła testowa INGUN HFS-810 303 150 A 9343 Y charakteryzuje się prądem znamionowym na poziomie 3A oraz impedancją wynoszącą 50Ω. Element jest przeznaczony do pracy w zakresie częstotliwości do 2GHz, przy czym maksymalny prąd powłoki zewnętrznej wynosi 10A. Konstrukcja posiada końcówkę o średnicy 1,5mm w kształcie odwróconego stożka (główka 43).

Wykonana z miedzi berylowej (CuBe) ze złoconym pokryciem, igła zapewnia stabilne połączenie w temperaturach od -40 do 80°C. Montaż elementu odbywa się metodą wciskaną. Fizyczne wymiary urządzenia obejmują długość całkowitą 44,4mm oraz średnicę kołnierza 5mm.

Parametry sprężynowe określają ugięcie robocze na poziomie 2mm oraz ugięcie maksymalne 3,7mm przy sile 9,3N. W ramach konfiguracji systemu możliwe jest zastosowanie wymiennego przewodnika zewnętrznego o oznaczeniu KO-810143500A-Y.
