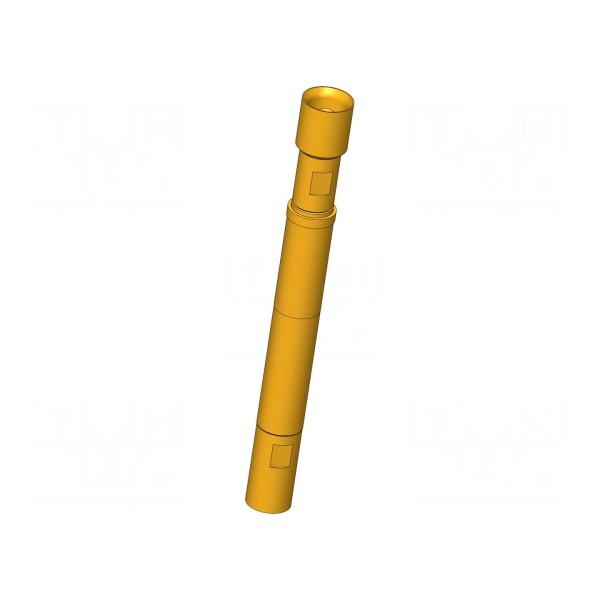

Igła testowa INGUN HFS-810 303 150 A 9343 Y2

Igła testowa INGUN HFS-810 303 150 A 9343 Y2

Igła testowa 3A, 50Ω, pasmo do 2GHz

Igła testowa INGUN HFS-810 303 150 A 9343 Y2 to element przeznaczony do układów pomiarowych, charakteryzujący się impedancją 50Ω oraz maksymalną częstotliwością pracy wynoszącą 2GHz. Element zapewnia prąd znamionowy 3A, natomiast maksymalny prąd powłoki zewnętrznej wynosi 10A. Konstrukcja końcówki typu główka 43 z odwróconym stożkiem posiada średnicę 1,5mm.

Komponent wykonano z miedzi berylowej (CuBe) z pozłacaną powłoką, co zapewnia parametry styku w szerokim zakresie temperatur roboczych od -40°C do 80°C. Siła ugięcia sprężyny wynosi 9,3N, przy ugięciu roboczym 2mm oraz maksymalnym ugięciu do 3,7mm. Urządzenie przystosowane jest do montażu wciskanego.

Całkowita długość igły wynosi 44,4mm przy średnicy kołnierza 5mm. Wyposażenie obejmuje wymienny przewodnik zewnętrzny o oznaczeniu KO-810143500A-Y2.
