Igła testowa 50Ω, pasmo 2GHz, prąd znamionowy 3A

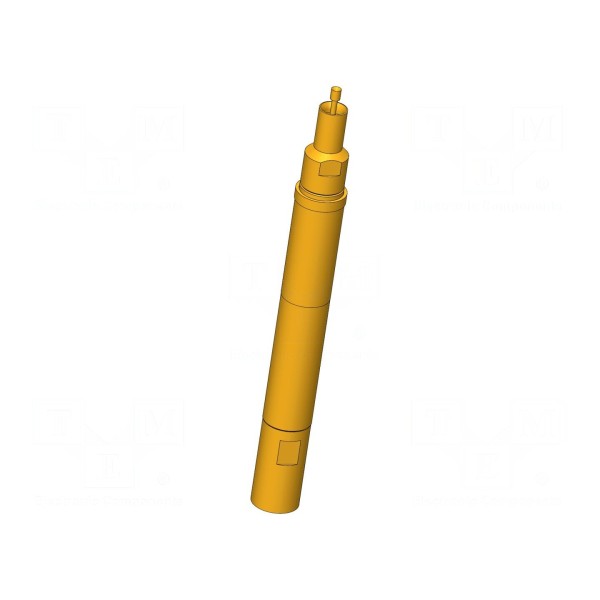

Igła testowa o długości 43 mm przeznaczona jest do precyzyjnych połączeń pomiarowych. Element charakteryzuje się impedancją 50 Ω oraz obsługą częstotliwości pracy do 2 GHz. Wykonany z miedzi berylowej (CuBe) styk został poddany procesowi złocenia, co zapewnia parametry przewodzenia dla prądu znamionowego 3 A oraz maksymalnego prądu powłoki zewnętrznej wynoszącego 10 A.

Konstrukcja elementu obejmuje główkę typu 43 w kształcie odwróconego stożka o średnicy 0,9 mm. Siła ugięcia sprężyny wynosi 5,3 N, przy czym ugięcie robocze ustalono na poziomie 2 mm, a ugięcie maksymalne na 3,7 mm. Komponent przystosowany jest do pracy w zakresie temperatur od -40°C do 80°C.

Montaż igły testowej odbywa się poprzez wciśnięcie w gniazdo. Parametry fizyczne oraz elektryczne sprawiają, że element znajduje zastosowanie w układach wymagających stabilnego styku o określonej charakterystyce impedancyjnej.
