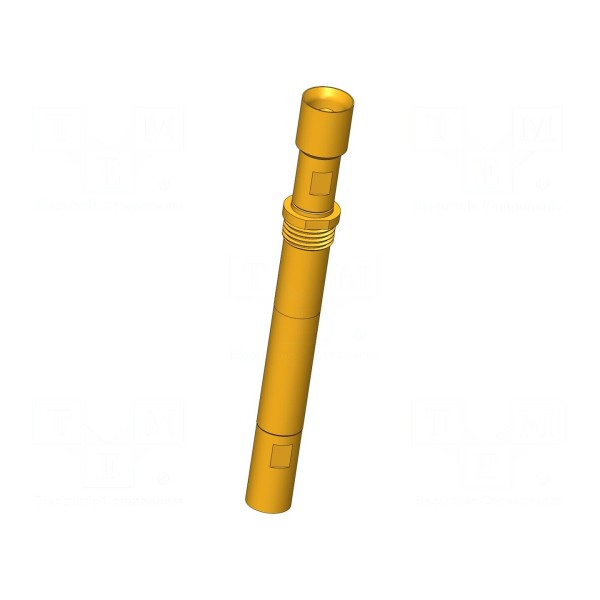

Igła testowa INGUN HFS-810 303 150 A 5343 YM

Igła testowa INGUN HFS-810 303 150 A 5343 YM

Igła testowa 3A, 50Ω, 2GHz, ugięcie robocze 2mm

Igła testowa typu HFS-810 przeznaczona jest do zadań pomiarowych wymagających stabilnego połączenia przy częstotliwości pracy do 2GHz. Element charakteryzuje się impedancją 50Ω oraz prądem znamionowym na poziomie 3A, przy czym maksymalny prąd powłoki zewnętrznej wynosi 10A. Konstrukcja końcówki o średnicy 1,5mm posiada kształt odwróconego stożka (główka 43).

Podzespół wykonany został z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku, co zapewnia trwałość połączenia. Montaż odbywa się metodą wkręcania, a całkowita długość elementu wynosi 44,4mm przy średnicy kołnierza 5mm. Igła oferuje ugięcie sprężyn robocze 2mm oraz maksymalne 3,7mm przy sile nacisku 5,3N.

Zakres temperatury pracy urządzenia wynosi od -40°C do 80°C. Akcesorium jest kompatybilne z wymiennym przewodnikiem zewnętrznym typu KO-810143500A-Y.
