Igła testowa 3A, ugięcie sprężyn 2mm, końcówka 0,8mm

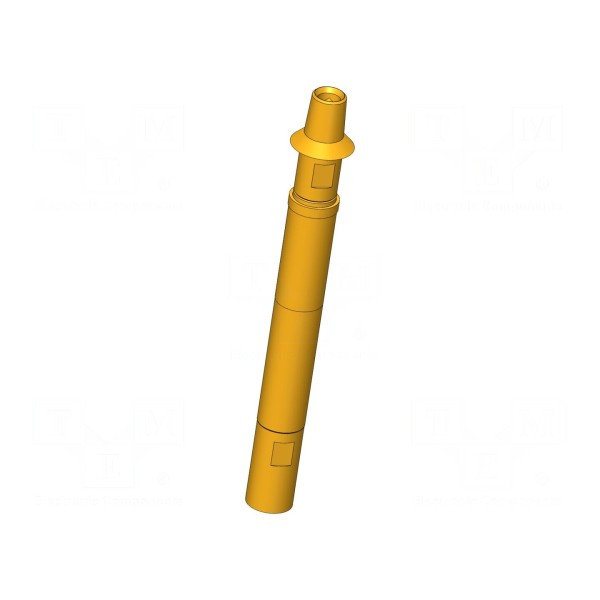

Igła testowa INGUN HFS-810 308 080 A 5342 ZE3 jest przeznaczona do układów pomiarowych o impedancji 50Ω. Element posiada końcówkę w kształcie stożka o średnicy 0,8mm, a jego konstrukcja wspiera funkcję samoczyszczenia. Maksymalna częstotliwość pracy komponentu wynosi 2GHz.

Parametry elektryczne obejmują prąd znamionowy 3A przy maksymalnym prądzie powłoki zewnętrznej sięgającym 10A. Mechanizm sprężynowy charakteryzuje się siłą ugięcia 5,3N, przy czym ugięcie robocze wynosi 2mm, a ugięcie maksymalne osiąga 3,7mm. Urządzenie pracuje w zakresie temperatur od -40°C do 80°C.

Komponent został wykonany z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku. Całkowita długość elementu wynosi 43,4mm. Montaż odbywa się za pomocą techniki wciskanej, co umożliwia stabilną instalację w systemach testowych.
