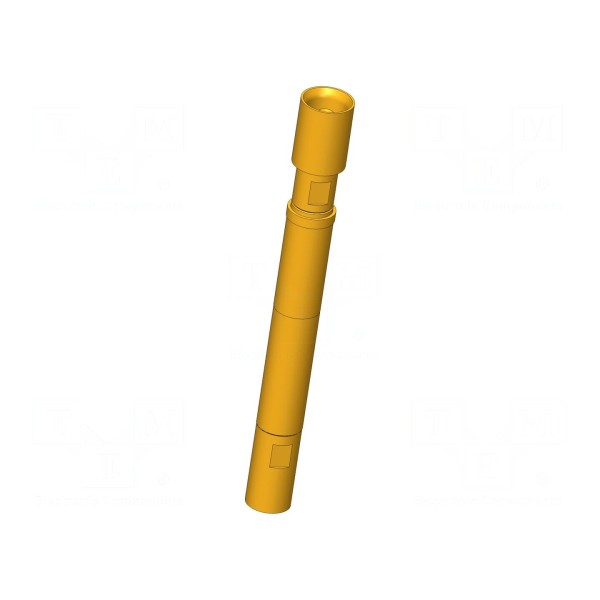

Igła testowa INGUN HFS-810 303 150 A 9343 F-Y14

Igła testowa INGUN HFS-810 303 150 A 9343 F-Y14

Igła testowa 3A, 50Ω, 2GHz, ugięcie robocze 2mm

Igła testowa HFS-810 303 150 A 9343 F-Y14 o impedancji 50Ω przeznaczona jest do zastosowań wysokoczęstotliwościowych do 2GHz. Element wykonano ze stopu miedzi z berylem (CuBe) ze złoconym wykończeniem styku, co zapewnia parametry przewodzenia dla prądu znamionowego 3A. Właściwości konstrukcyjne pozwalają na obciążenie powłoki zewnętrznej prądem o wartości do 10A.

Główka igły posiada kształt odwróconego stożka (typ 43) o średnicy 1,5mm. Mechanizm sprężynowy charakteryzuje się siłą ugięcia 9,3N oraz ugięciem roboczym wynoszącym 2mm, przy maksymalnym dopuszczalnym ugięciu do 3,7mm. Komponent jest przeznaczony do montażu wciskanego.

Całkowita długość igły wynosi 44,4mm, a średnica kołnierza to 5,2mm. Konstrukcja przystosowana jest do pracy w zakresie temperatur od -40°C do 80°C.

Igła testowa INGUN HFS-810 303 150 A 9343 F-Y14
