Igła testowa 3A, ugięcie robocze 2mm, końcówka 1,8mm

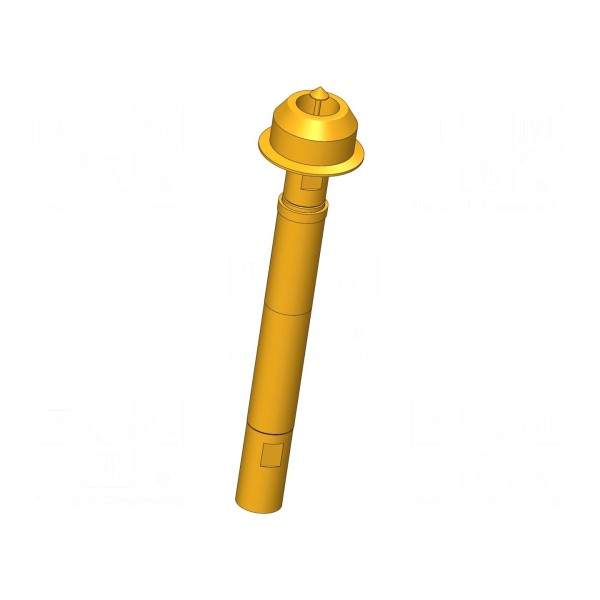

Igła testowa INGUN HFS-810 358 180 A 9942 Q jest elementem przeznaczonym do systemów testowych o impedancji 50Ω. Komponent oferuje prąd znamionowy na poziomie 3A, przy czym maksymalny prąd powłoki zewnętrznej wynosi 10A. Konstrukcja charakteryzuje się wytrzymałością dielektryczną 1,1kV oraz częstotliwością pracy do 2GHz, co umożliwia wykorzystanie w szerokim zakresie aplikacji pomiarowych.

Element został wykonany z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku, co zapewnia trwałość oraz przewodność elektryczną. Końcówka o średnicy 1,8mm posiada kształt stożka (główka 42) i wykazuje właściwości samoczyszczące. Siła ugięcia sprężyny wynosi 10N, z zakresem roboczym 2mm oraz ugięciem maksymalnym do 3,2mm.

Montaż igły realizowany jest poprzez wciśnięcie, co ułatwia jej instalację w odpowiednich gniazdach. Urządzenie pracuje w zakresie temperatur od -40°C do 80°C. Fizyczne wymiary igły obejmują długość całkowitą 45mm oraz średnicę kołnierza wynoszącą 10mm.
