Igła testowa INGUN HFS-810 303 150 A 5343 F-Y14

Igła testowa INGUN HFS-810 303 150 A 5343 F-Y14

Igła testowa 3A, 50Ω, 2GHz, ⌀1,5mm

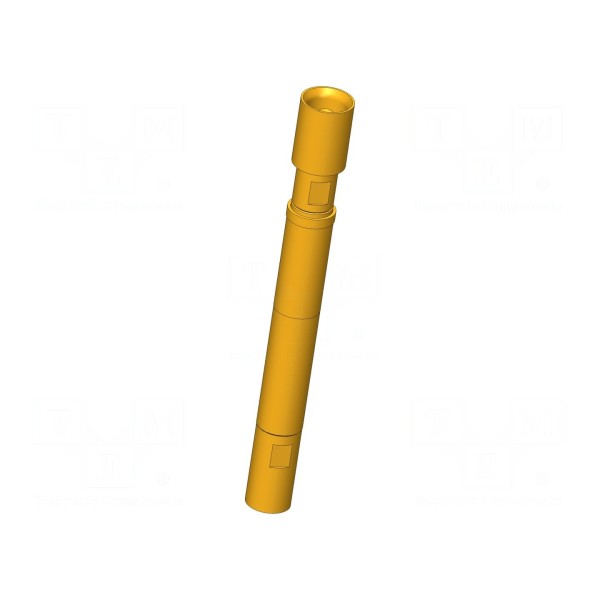

Igła testowa INGUN HFS-810 303 150 A 5343 F-Y14 to element przeznaczony do układów pomiarowych, charakteryzujący się impedancją 50Ω oraz pasmem częstotliwości pracy do 2GHz. Produkt oferuje prąd znamionowy na poziomie 3A, przy czym maksymalny prąd dla powłoki zewnętrznej wynosi 10A. Element posiada główkę w kształcie odwróconego stożka o średnicy 1,5mm.

Konstrukcja igły oparta jest na stopie miedzi berylowej (CuBe) z pozłacaną powłoką styku, co zapewnia stabilne parametry połączenia. Siła ugięcia sprężyny wynosi 5,3N, przy ugięciu roboczym 2mm oraz ugięciu maksymalnym 3,7mm. Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur od -40 do 80°C.

Element przeznaczony jest do montażu wciskowego. Całkowita długość igły wynosi 44,4mm, a średnica kołnierza to 5,2mm.

Igła testowa INGUN HFS-810 303 150 A 5343 F-Y14
