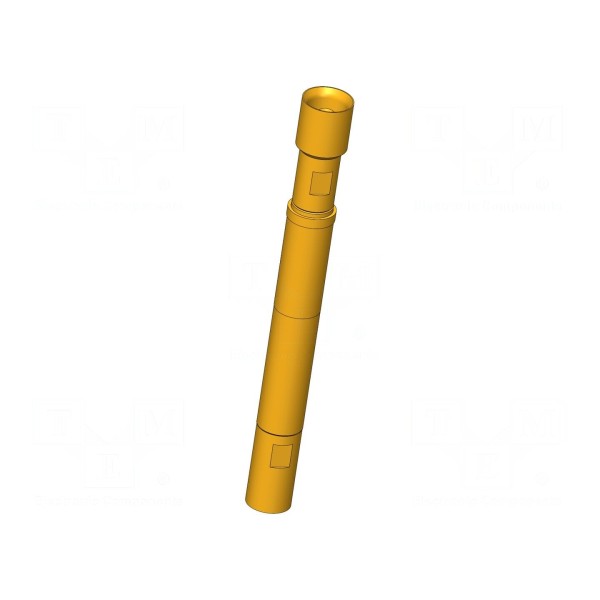

Igła testowa INGUN HFS-810 303 150 A 5343 Y2

Igła testowa INGUN HFS-810 303 150 A 5343 Y2

Igła testowa 3A, 50Ω, 2GHz, kształt końcówki: odwrócony stożek

Igła testowa charakteryzuje się impedancją 50Ω oraz pasmem pracy do 2GHz. Element przeznaczony jest do przenoszenia prądu znamionowego 3A, przy czym maksymalny prąd powłoki zewnętrznej wynosi 10A. Styki wykonano z miedzi berylowej (CuBe) i poddano procesowi złocenia w celu poprawy parametrów kontaktowych.

Konstrukcja posiada główkę typu 43 w formie odwróconego stożka o średnicy 1,5mm. Ugięcie sprężyn robocze wynosi 2mm, natomiast ugięcie maksymalne sięga 3,7mm przy sile nacisku 5,3N. Element przeznaczony jest do montażu wciskanego.

Podzespół pracuje w zakresie temperatur od -40°C do 80°C. Całkowita długość elementu wynosi 44,4mm, a średnica kołnierza to 5mm. Opcjonalnie dostępny jest wymienny przewodnik zewnętrzny KO-810143500A-Y2.
