Igła testowa INGUN HFS-810 308 180 A 5342 E M

Igła testowa INGUN HFS-810 308 180 A 5342 E M

Igła testowa 3A, 50Ω, 2GHz, kształt główki 42

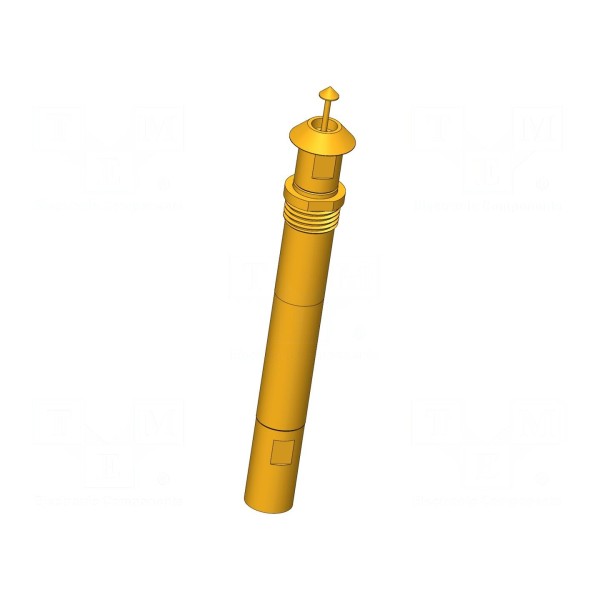

Igła testowa INGUN HFS-810 308 180 A 5342 E M przeznaczona jest do pracy w torach o impedancji 50Ω. Komponent zapewnia przepływ prądu znamionowego na poziomie 3A, przy czym maksymalny prąd dla powłoki zewnętrznej wynosi 10A. Element posiada wytrzymałość dielektryczną 1,1kV i pracuje przy częstotliwościach do 2GHz w zakresie temperatur od -40°C do 80°C. Konstrukcja igły o długości 43mm wykonana jest z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku, co zapewnia właściwości samoczyszczące. Końcówka o średnicy 1,8mm posiada kształt stożka (główka 42). Urządzenie charakteryzuje się siłą ugięcia sprężyny wynoszącą 5,3N, przy ugięciu roboczym 2mm oraz maksymalnym ugięciu 3,7mm. Element przeznaczony jest do montażu wkręcanego. Średnica kołnierza wynosi 6mm, co pozwala na stabilną instalację w systemach testowych wymagających precyzyjnych połączeń sygnałowych.
