Igła testowa 3A, 50Ω, 2GHz, końcówka stożkowa

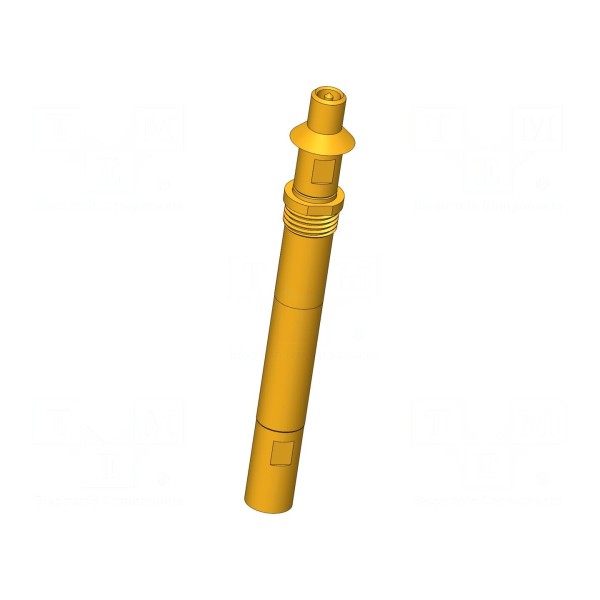

Igła testowa HFS-810 308 080 A 5342 ZE M została zaprojektowana do pracy w układach pomiarowych o impedancji 50Ω. Komponent charakteryzuje się prądem znamionowym 3A, przy czym maksymalny prąd powłoki zewnętrznej wynosi 10A. Element pracuje w zakresie częstotliwości do 2GHz.

Konstrukcja wykonana jest z miedzi berylowej (CuBe) z powierzchnią pozłacaną, co wpływa na parametry stykowe. Główka typu 42 posiada wykończenie w kształcie stożka o średnicy 0,8mm. Igła posiada właściwości samoczyszczące, co pozwala na utrzymanie parametrów połączenia w warunkach eksploatacji.

Zakres temperatury pracy wynosi od -40°C do 80°C. Siła ugięcia sprężyny określona jest na 5,3N, przy ugięciu roboczym 2mm oraz maksymalnym 3,7mm. Element montowany jest poprzez wkręcanie, a jego całkowita długość wynosi 43mm przy średnicy kołnierza 6mm.
