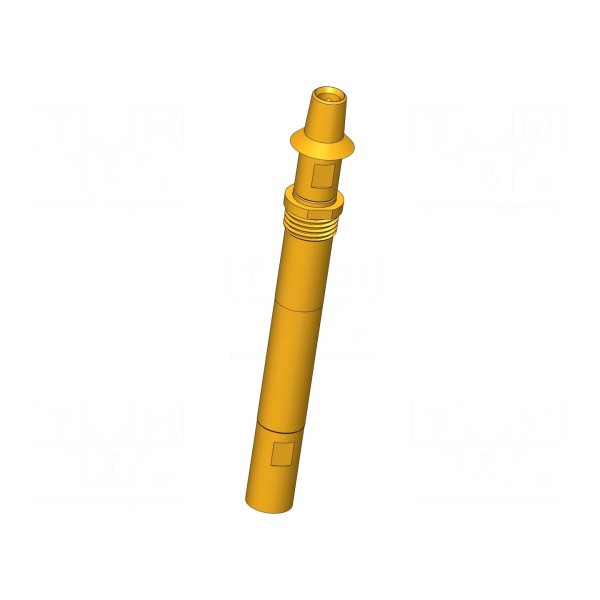

Igła testowa INGUN HFS-810 308 080 A 5342 ZE3 M

Igła testowa INGUN HFS-810 308 080 A 5342 ZE3 M

Igła testowa 3A, częstotliwość do 2GHz, wkręcana

Igła testowa INGUN HFS-810 308 080 A 5342 ZE3 M charakteryzuje się prądem znamionowym 3A, przy czym maksymalny prąd dla powłoki zewnętrznej wynosi 10A. Element posiada impedancję 50Ω i może pracować przy częstotliwości sygnału do 2GHz w zakresie temperatur od -40°C do 80°C.

Konstrukcja igły obejmuje końcówkę o średnicy 0,8 mm w kształcie stożka (główka 42) wykonaną z brązu berylowego (CuBe) z pozłacaną powierzchnią styku. Zastosowany mechanizm jest samoczyszczący, co wpływa na niezawodność kontaktu podczas pomiarów. Siła ugięcia sprężyny wynosi 5,3N, przy ugięciu roboczym 2 mm i maksymalnym 3,7 mm.

Igła przeznaczona jest do montażu wkręcanego. Wymiary zewnętrzne elementu to 43,4 mm długości całkowitej oraz 6 mm średnicy kołnierza.
