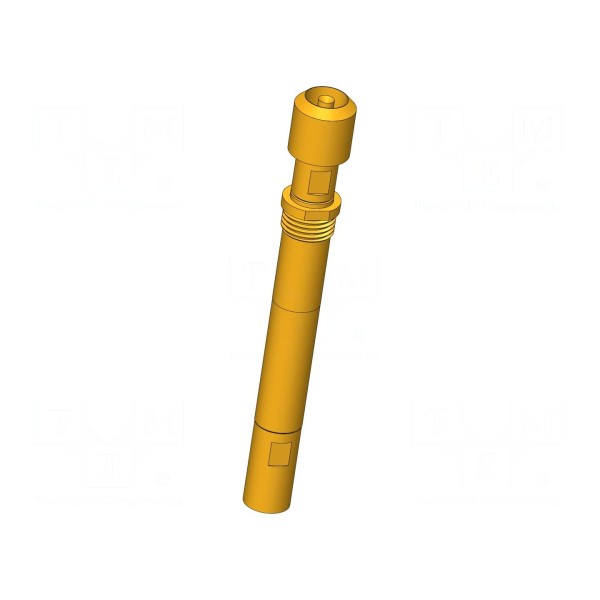

Igła testowa INGUN HFS-810 303 150 A 5342 FS1M

Igła testowa INGUN HFS-810 303 150 A 5342 FS1M

Igła testowa 3A, ugięcie robocze 2mm, wkręcana

Igła testowa przeznaczona do zastosowań pomiarowych, charakteryzująca się prądem znamionowym 3A przy impedancji 50Ω. Element posiada wyprofilowaną końcówkę w kształcie odwróconego stożka (główka 42) o średnicy 1,5mm. Maksymalny prąd dla powłoki zewnętrznej wynosi 10A, a wytrzymałość dielektryczna elementu określona jest na poziomie 1,1kV przy częstotliwości pracy do 2GHz.

Konstrukcja wykonana z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku zapewnia odpowiednie parametry przewodności. Element jest montowany w sposób wkręcany, posiada średnicę kołnierza 5,8mm oraz całkowitą długość 43,2mm. Igła pracuje w zakresie temperatur od -40 do 80°C.

Parametry sprężynujące obejmują ugięcie robocze wynoszące 2mm oraz ugięcie maksymalne 3,7mm. Siła nacisku sprężyny podczas pracy osiąga wartość 5,3N.
