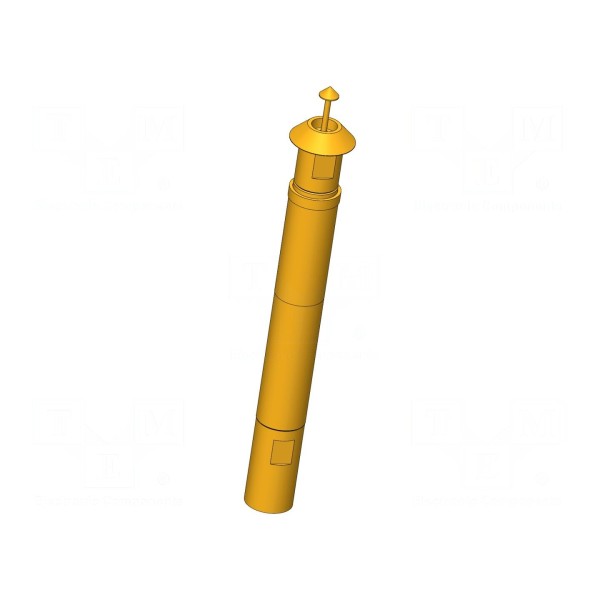

Igła testowa INGUN HFS-810 308 180 A 8042 E

Igła testowa INGUN HFS-810 308 180 A 8042 E

Igła testowa 3A, ugięcie sprężyn 2mm, częstotliwość 2GHz

Igła testowa przeznaczona jest do precyzyjnych pomiarów w układach elektronicznych, oferując przepływ prądu znamionowego 3A oraz pracę przy częstotliwościach do 2GHz. Element posiada końcówkę o średnicy 1,8mm w kształcie stożka (główka 42), co umożliwia stabilny kontakt w punktach styku. Konstrukcja charakteryzuje się impedancją 50Ω oraz wytrzymałością dielektryczną na poziomie 1,1kV.

Mechanizm igły zapewnia ugięcie robocze wynoszące 2mm, przy maksymalnym ugięciu sprężyn 3,7mm i sile docisku 8N. Zastosowane właściwości samoczyszczące wspomagają utrzymanie ciągłości styku, a powłoka zewnętrzna pozwala na obciążenie prądowe do 10A. Urządzenie może pracować w szerokim zakresie temperatur od -40°C do 80°C.

Komponent wykonany został z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku, co zapewnia parametry przewodnictwa. Montaż igły odbywa się metodą wciskaną. Całkowita długość elementu wynosi 43mm, a średnica kołnierza to 6mm.
