Igła testowa INGUN HFS-810 303 150 A 8042 RF3 M

Igła testowa INGUN HFS-810 303 150 A 8042 RF3 M

Igła testowa 3A, ugięcie robocze 2mm, końcówka 1,5mm

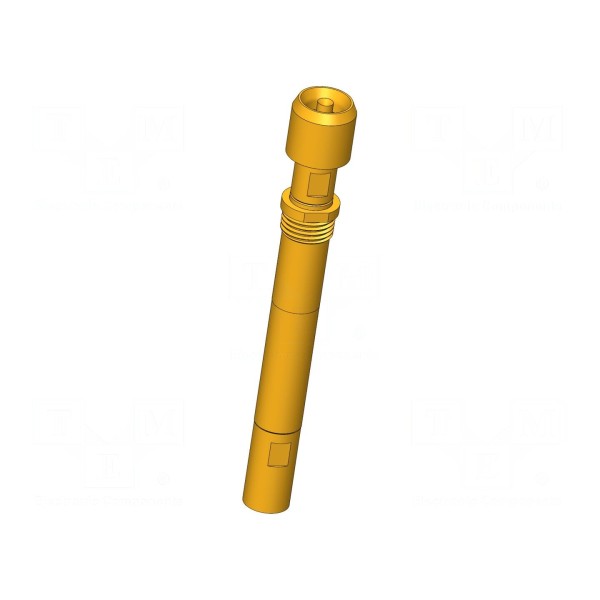

Igła testowa INGUN HFS-810 303 150 A 8042 RF3 M to element przeznaczony do układów pomiarowych, charakteryzujący się impedancją 50Ω oraz maksymalną częstotliwością pracy wynoszącą 2GHz. Produkt oferuje prąd znamionowy na poziomie 3A, przy czym maksymalny prąd dla powłoki zewnętrznej wynosi 10A. Wytrzymałość dielektryczna urządzenia określona została na 1,1kV, co zapewnia parametry niezbędne w wybranych procesach kontrolno-pomiarowych.

Konstrukcja igły wykonana jest z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku. Zakończona jest głowicą typu odwrócony stożek o średnicy 1,5mm. Mechanizm sprężynowy charakteryzuje się siłą ugięcia 8N, przy ugięciu roboczym 2mm oraz ugięciu maksymalnym 3,7mm. Element przystosowany jest do pracy w zakresie temperatur od -40°C do 80°C.

Całkowita długość igły wynosi 43,2mm, a średnica kołnierza to 6,1mm. Element jest przystosowany do montażu wkręcanego w gniazda testowe.
