Igła testowa INGUN HFS-810 201 051 A 8006 S

Igła testowa INGUN HFS-810 201 051 A 8006 S

Igła testowa 2A, częstotliwość 2GHz, ugięcie sprężyn 2mm/3,7mm

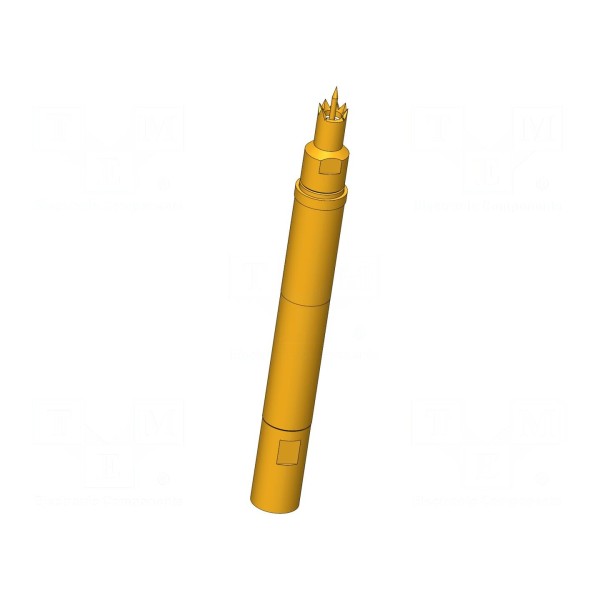

Igła testowa o długości 43 mm przeznaczona jest do precyzyjnych pomiarów w układach elektronicznych. Element charakteryzuje się prądem znamionowym 2 A oraz impedancją 50 Ω, przy zachowaniu wytrzymałości dielektrycznej na poziomie 1,1 kV. Konstrukcja końcówki o średnicy 0,51 mm posiada kształt stożka z ząbkowaniem, co zapewnia właściwości samoczyszczące podczas kontaktu.

Zastosowane materiały obejmują stalowy styk z powłoką złoconą, co wpływa na parametry przesyłowe elementu przy częstotliwościach roboczych do 2 GHz. Parametry mechaniczne obejmują ugięcie sprężyn robocze 2 mm oraz ugięcie maksymalne 3,7 mm, przy sile docisku wynoszącej 8 N. Maksymalny prąd dla powłoki zewnętrznej wynosi 10 A.

Element przeznaczony jest do montażu wciskanego, co umożliwia stabilną integrację w urządzeniach testujących. Igła pracuje w szerokim zakresie temperatur od -40°C do 80°C, co pozwala na jej eksploatację w zróżnicowanych warunkach środowiskowych.
