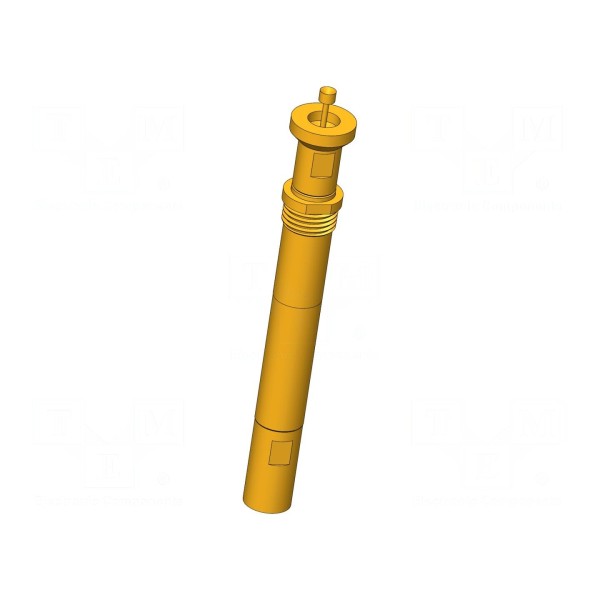

Igła testowa INGUN HFS-810 303 150 A 5302 D M

Igła testowa INGUN HFS-810 303 150 A 5302 D M

Igła testowa 3A, ugięcie robocze 2mm, impedancja 50Ω

Igła testowa INGUN HFS-810 303 150 A 5302 D M przeznaczona jest do precyzyjnych pomiarów w układach o impedancji 50Ω. Komponent charakteryzuje się prądem znamionowym na poziomie 3A, przy czym maksymalny prąd dla powłoki zewnętrznej wynosi 10A. Element pracuje w zakresie częstotliwości do 2GHz oraz w warunkach temperaturowych od -40°C do 80°C.

Styk wykonany jest z miedzi berylowej (CuBe) i posiada złoconą powłokę. Końcówka o średnicy 1,5mm charakteryzuje się kształtem odwróconym, płaskim oraz stożkowym. Całkowita długość igły wynosi 43mm, a średnica kołnierza to 6mm.

Konstrukcja umożliwia montaż wkręcany w gniazdach testowych. Siła ugięcia sprężyny wynosi 5,3N, przy ugięciu roboczym 2mm i maksymalnym ugięciu sprężyn 3,7mm.
