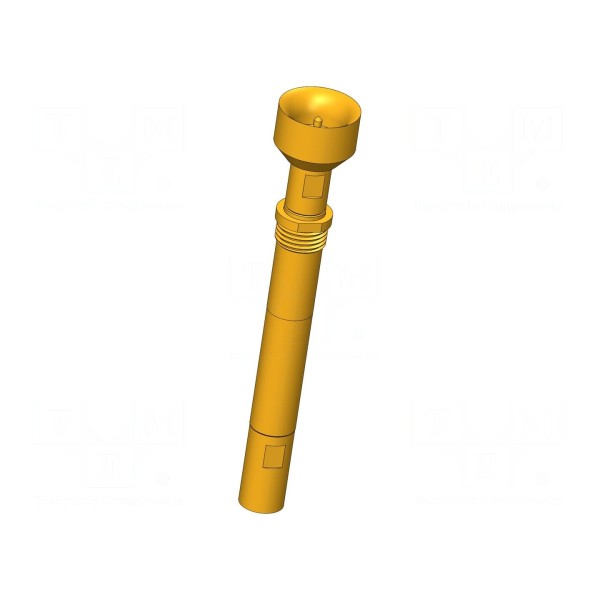

Igła testowa INGUN HFS-810 308 080 A 5343 X M

Igła testowa INGUN HFS-810 308 080 A 5343 X M

Igła testowa 3A, 50Ω, pasmo do 2GHz

Igła testowa HFS-810 308 080 A 5343 X M przeznaczona jest do precyzyjnych pomiarów, oferując impedancję 50Ω oraz pracę przy częstotliwościach sięgających 2GHz. Element ten charakteryzuje się prądem znamionowym na poziomie 3A, przy czym maksymalny prąd powłoki zewnętrznej wynosi 10A. Konstrukcja igły obejmuje samoczyszczące styki wykonane z miedzi berylowej (CuBe) z pozłacaną powierzchnią, co zapewnia odpowiednią przewodność i trwałość połączenia. Końcówka typu główka 43 w kształcie stożka posiada średnicę 0,8mm. Urządzenie pracuje w zakresie temperatur od -40°C do 80°C. Siła ugięcia sprężyny wynosi 5,3N, przy ugięciu roboczym na poziomie 2mm oraz ugięciu maksymalnym 3,7mm. Całkowita długość elementu wynosi 44mm, a średnica kołnierza to 8mm. Montaż igły odbywa się poprzez wkręcanie, co pozwala na stabilne osadzenie w gnieździe pomiarowym. Produkt jest przystosowany do intensywnego użytkowania w systemach testowych wymagających niezmiennych parametrów elektrycznych i mechanicznych.
