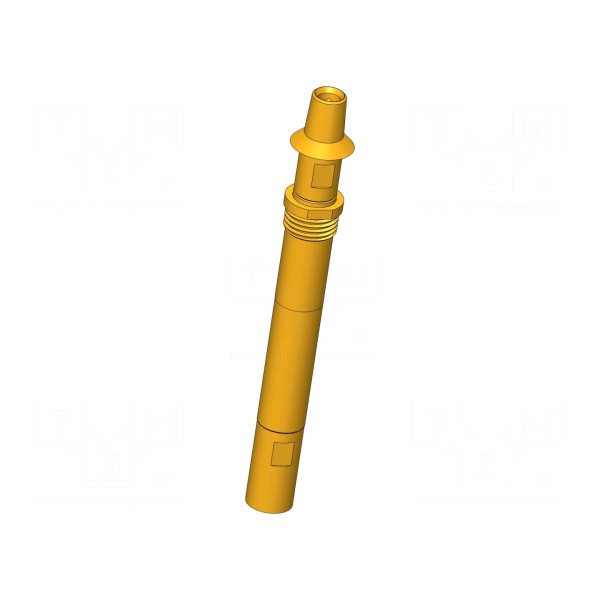

Igła testowa INGUN HFS-810 308 080 A 8042 ZE3 M

Igła testowa INGUN HFS-810 308 080 A 8042 ZE3 M

Igła testowa 3A, 50Ω, 2GHz, kształt końcówki stożek

Igła testowa przeznaczona jest do precyzyjnych pomiarów elektrycznych, charakteryzując się impedancją 50Ω oraz obsługą częstotliwości do 2GHz. Element posiada końcówkę o średnicy 0,8mm w kształcie stożka (główka 42) oraz wykonany jest z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku. Znamionowy prąd pracy wynosi 3A, przy czym maksymalny prąd dla powłoki zewnętrznej sięga 10A.

Konstrukcja igły umożliwia ugięcie sprężyn na poziomie 2mm w warunkach roboczych oraz do 3,7mm w zakresie maksymalnym, przy zastosowaniu siły sprężyny 8N. Element posiada właściwości samoczyszczące, co pozwala na stabilne połączenie w cyklach pomiarowych. Długość całkowita igły wynosi 43,4mm, a średnica kołnierza 6mm.

Montaż urządzenia odbywa się metodą wkręcaną. Komponent może pracować w szerokim zakresie temperatur otoczenia od -40°C do 80°C, co pozwala na wykorzystanie go w różnorodnych warunkach środowiskowych podczas testów elektronicznych.
